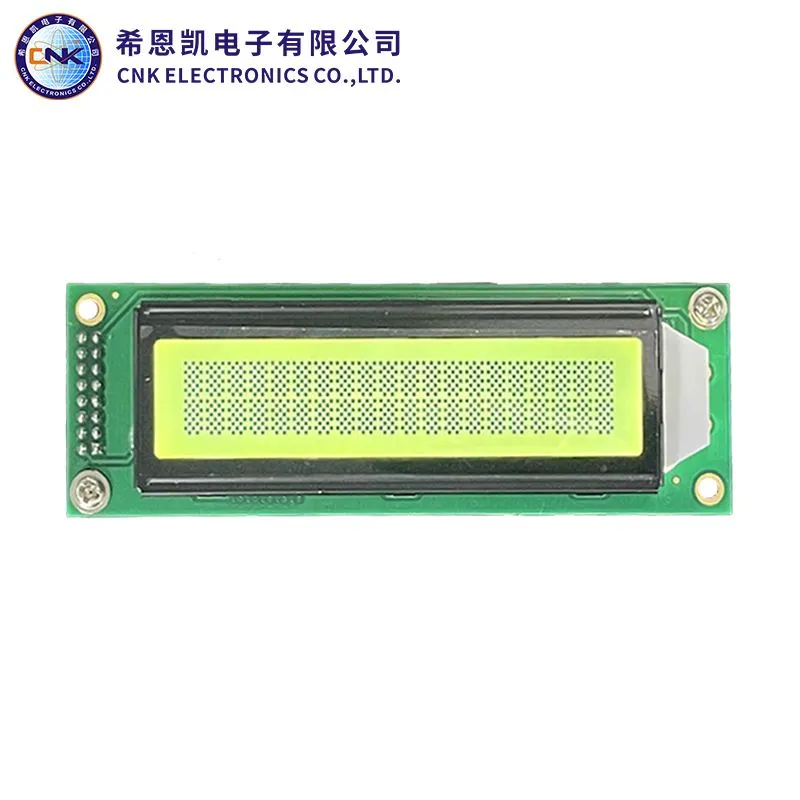

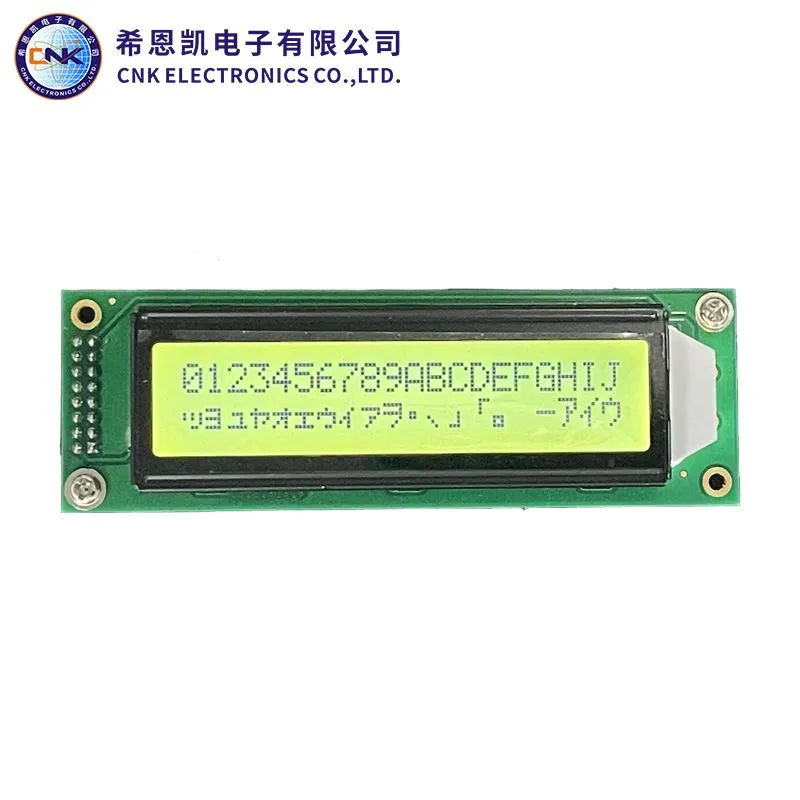

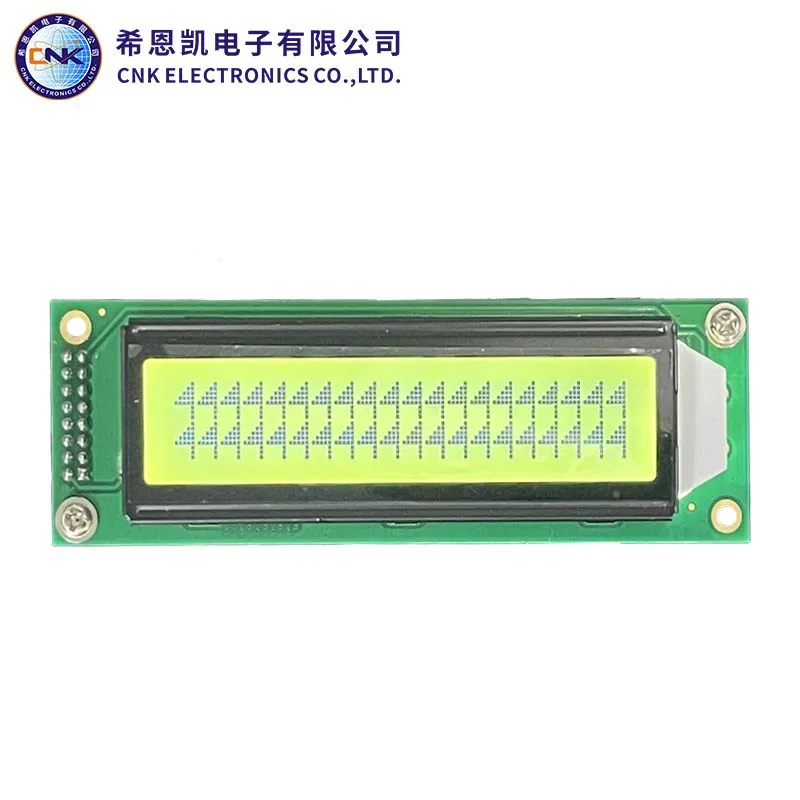

ЛЦД екран од 1602 карактера

1602 ЛЦД екран обично укључује позадинско осветљење за бољу видљивост у условима слабог осветљења и има уграђен чип контролера, као што је Хитацхи ХД44780 или компатибилни чип. Овај контролер поједностављује задатак повезивања екрана са екстерним микроконтролерима или другим уређајима, јер управља многим функцијама ниског нивоа које су потребне за контролу екрана.

Да бисте користили 1602 ЛЦД екран, обично морате да га повежете са микроконтролером или другим електронским уређајем помоћу скупа паралелних линија података (обично 4 или 8 линија података, у зависности од начина рада), заједно са контролним линијама за функције као што су као избор података/команди, контрола читања/писања и омогућавање приказа. Затим шаљете команде и податке на екран да бисте контролисали шта се приказује на екрану, као што је приказивање текста, листање порука или приказивање прилагођених знакова.

Програмирање екрана обично укључује слање одређених команди и низова података преко интерфејса за иницијализацију екрана, подешавање било које жељене функције (као што је трептање или померање курсора) и слање текста или других информација које желите да прикажете.

Све у свему, ЛЦД екран од 1602 карактера је свестрана и широко коришћена компонента у пројектима електронике, која нуди једноставан и ефикасан начин за пружање визуелне повратне информације или излаза информација у широком спектру апликација.
