Спецификације дизајна ФПЦ кабла: Спречавање ломљења, повремени контакт и обезбеђивање стабилног преноса ХД екрана

У ери паметних уређаја који теже врхунском визуелном искуству, квалитет приказа високе дефиниције је критичан. Међутим, подаци показују да значајан део кварова на екрану потиче од проблема са преносом сигнала. Као „линија спаса“ података, рационални дизајн ФПЦ каблова директно одређује поузданост производа и корисничко искуство. Да бисте избегли уобичајене замке, придржавајте се следећих основних спецификација дизајна и критичних разматрања:

Спецификације језгра дизајна: Кључни принципи за побољшану поузданост каблова

Прецизно савијање како би се спречило ломљење кабла:

Минимални радијус савијања: Мора бити ≥5 мм током савијања кабла. Мањи радијуси изазивају прекомерно напрезање унутрашњих проводника, значајно повећавајући ризик од лома.

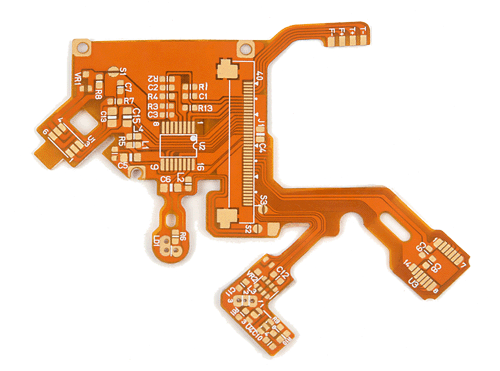

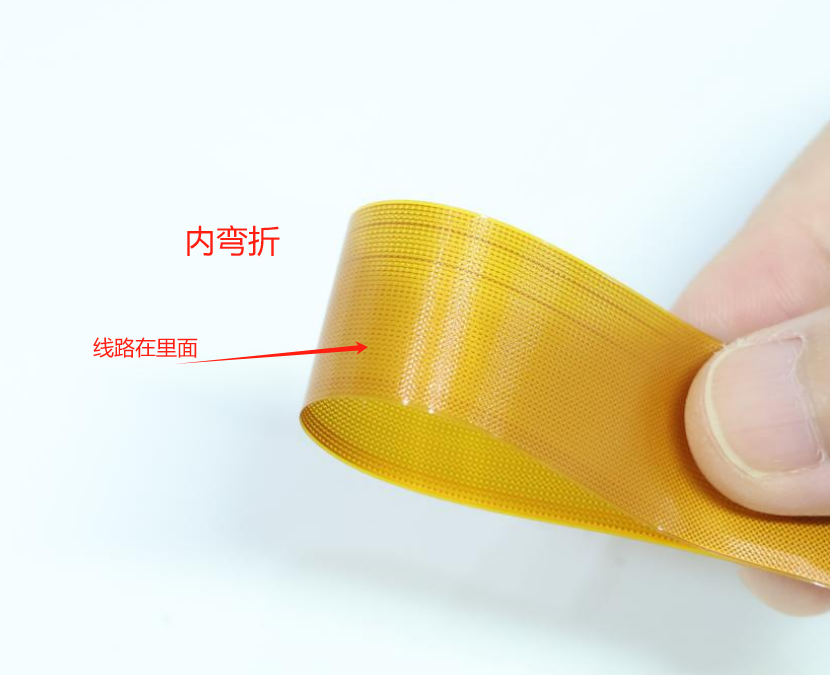

Преферирани правац савијања: Дајте приоритет унутрашњим кривинама у односу на спољашње. Споља савијају проводнике затезним силама, смањујући животни век кабла.

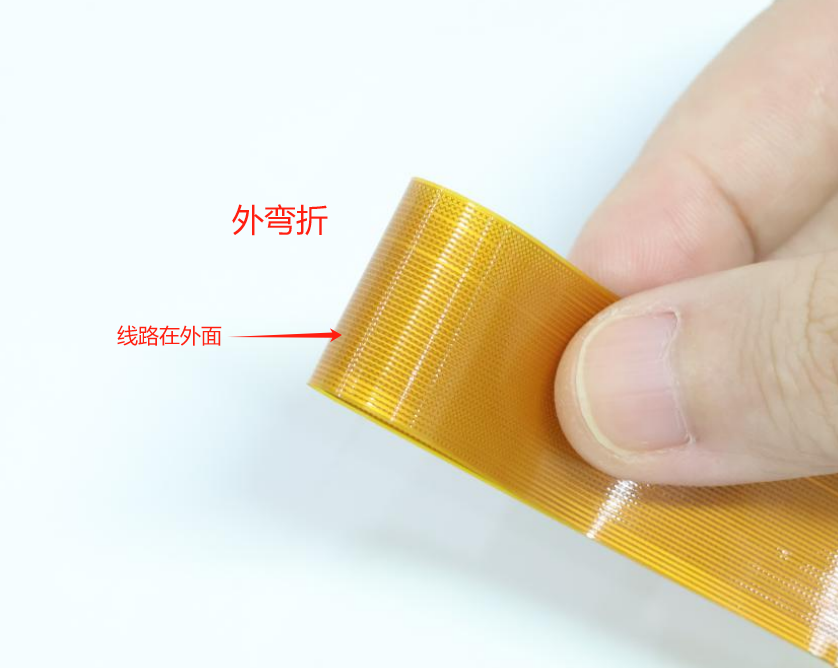

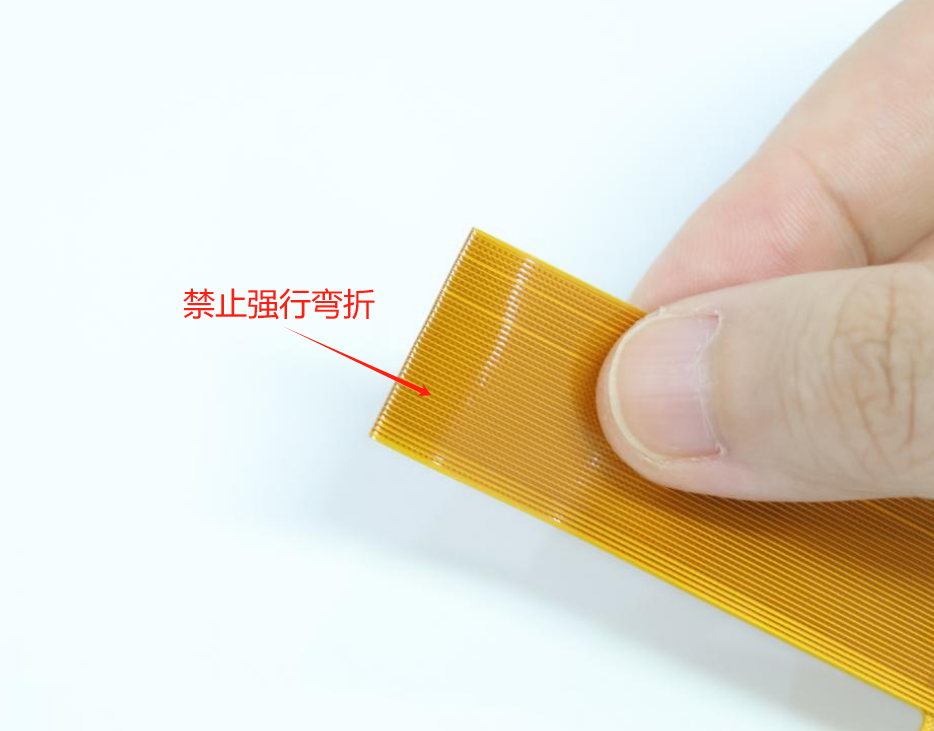

Избегавајте поновљено савијање: Строго ограничите више кривина на истој локацији. Циљајте на појединачне, прецизне операције савијања.

Напомена о дизајну: Микроскопско оштећење савијања често је скривени узрок кварова серије.

Сигурно причвршћивање за елиминисање сметњи вибрација:

Вибрације при раду су главни противник поузданости кабла, што доводи до повременог контакта конектора и нестабилности сигнала.

Ефикасно решење: Користите високопоуздану лепљиву траку осетљиву на притисак да бисте чврсто причврстили кабловску трасу на више тачака. Ово је веома исплатива мера за спречавање кварова повезаних са вибрацијама.

Оптимизована дужина за интегритет сигнала велике брзине:

Са пролиферацијом 4К/8К екрана високе резолуције, обим преноса података ФПЦ расте, чинећи дужину кабла критичном за квалитет сигнала.

Препоручени стандард: каблови за пренос података екрана морају бити ≤10цм. Кратке удаљености обезбеђују брзи пренос са малим губицима.

Протокол продужене дужине: Ако структурна ограничења захтевају каблове од 20–30 цм, строга валидација серије је обавезна да би се проверио интегритет сигнала, стабилност и усклађеност производног приноса.

Критична разматрања:

 Избегавање оштећења екрана и функционалних ограничења

Правило заштите ТФТ екрана: Апсолутно никакво механичко оптерећење не сме бити примењено на панел екрана! Спољашња сила или стрес изазивају неповратне дефекте "Мура" (замућења).

Ограничења ротације екрана:

Резолуције ≤320к480:

Обично интегрише пуну РАМ меморију, углавном подржава ротацију слике од 90° (омогућава флексибилне распореде и оптимизацију напајања).

Резолуције >320к480:

 Због недостатка или ограниченог унутрашњег РАМ-а, ротација од 90° генерално није подржана. Подршка специфична за модел мора бити потврђена са нашим ФАЕ!

Функција пресликавања слике: Већина екрана подржава вертикално/хоризонтално пресликавање слике преко хардверских (џампера) или софтверских команди. Методе имплементације и компатибилност модела морају бити потврђене са нашим ФАЕ!
