Дизајн вожње позадинског осветљења: критични детаљи за осветљење квалитета екрана

У свету ЛЦД екрана, било да се ради о монохроматском екрану са јасним информацијама или о живописном екрану у боји, позадинско осветљење је душа његове визуелне презентације. Међутим, вожња позадинским осветљењем је далеко сложенија од једноставног „укључивања за светло“. Занемаривање детаља дизајна може довести до неуједначеног осветљења и погоршања корисничког искуства у најбољем случају, или до скраћења животног века екрана у најгорем случају. Овај чланак се бави основним принципима дизајна вожње позадинског осветљења, оснажујући инжењере да изграде стабилна и поуздана решења за екран.

1. Вожња константном струјом: основа уједначености осветљења

ЛЕД диоде са позадинским осветљењем морају се покретати извором константне струје! Ово је најважније за решавање проблема „недоследне осветљености на различитим модулима под истим напоном“. ЛЕД диоде инхерентно показују варијације у напону унапред (Вф) (типична вредност једне ЛЕД диоде: 2,7-3,2В). Под константним напоном, ЛЕД диоде са нешто нижим Вф ће повући више струје, што ће резултирати већом осветљеношћу, док ће оне са већим Вф бити пригушене. Погон константне струје прецизно контролише струју кроз сваку ЛЕД диоду (обично 15-20мА), обезбеђујући униформност на монохроматским екранима и прецизну репродукцију боја на екранима у боји.

2. Контрола времена: Спречавање „духова“ и „треперења“

Када се ЛЦД екран укључи или пробуди из стања спавања, његови унутрашњи течни кристали захтевају време одзива и не достижу одмах стабилно стање екрана. Тренутна активација позадинског осветљења под овим условима узрокује да корисници виде хаотично „духовање“ или нестабилно треперење. Кључна правила дизајна су:

Укључивање/буђење: Позадинско осветљење се мора активирати тек након што је екран освежио најмање 30 кадрова и стабилизовао. Ово осигурава да корисници виде стабилну, јасну почетну слику.

Искључивање/Стање: Строго се придржавајте редоследа: прво деактивирајте позадинско осветљење, затим онемогућите сигнал екрана и искључите напајање екрана екрана. Преокретање ове секвенце може да изазове абнормалне светле закрпе или артефакте „духова“ током искључивања.

3. Дизајн кола и прорачун параметара: балансирање сигурности и ефикасности

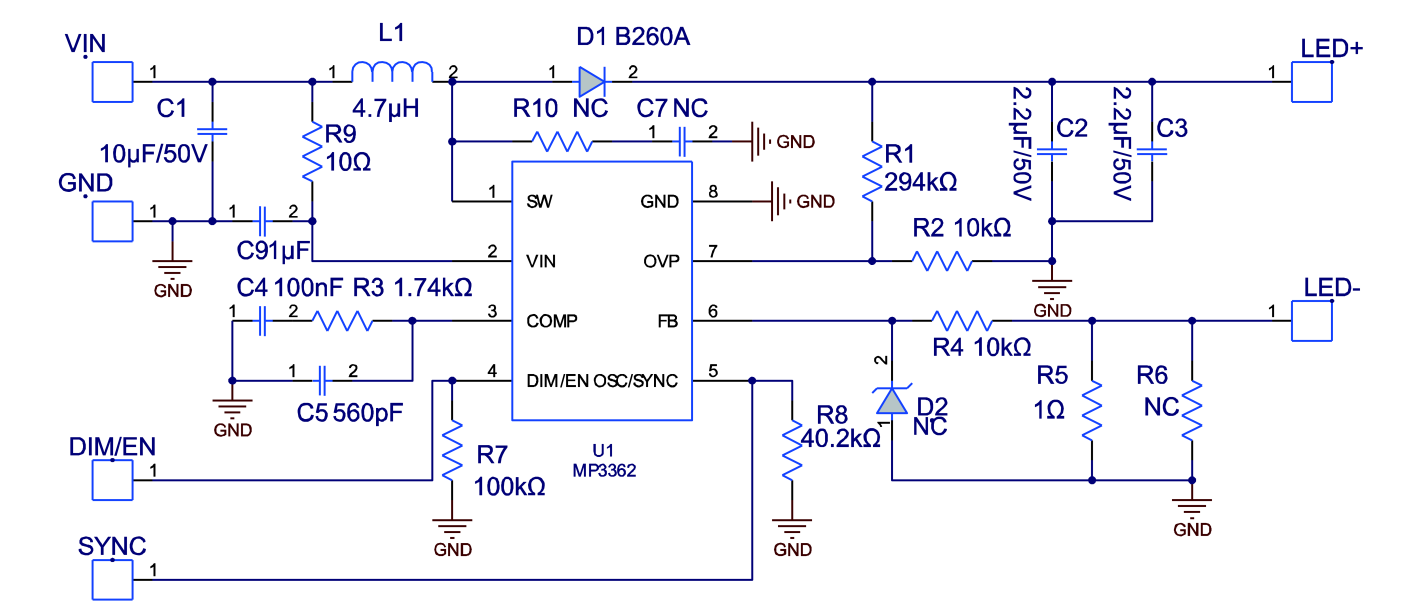

Уобичајене топологије погонског кола укључују:

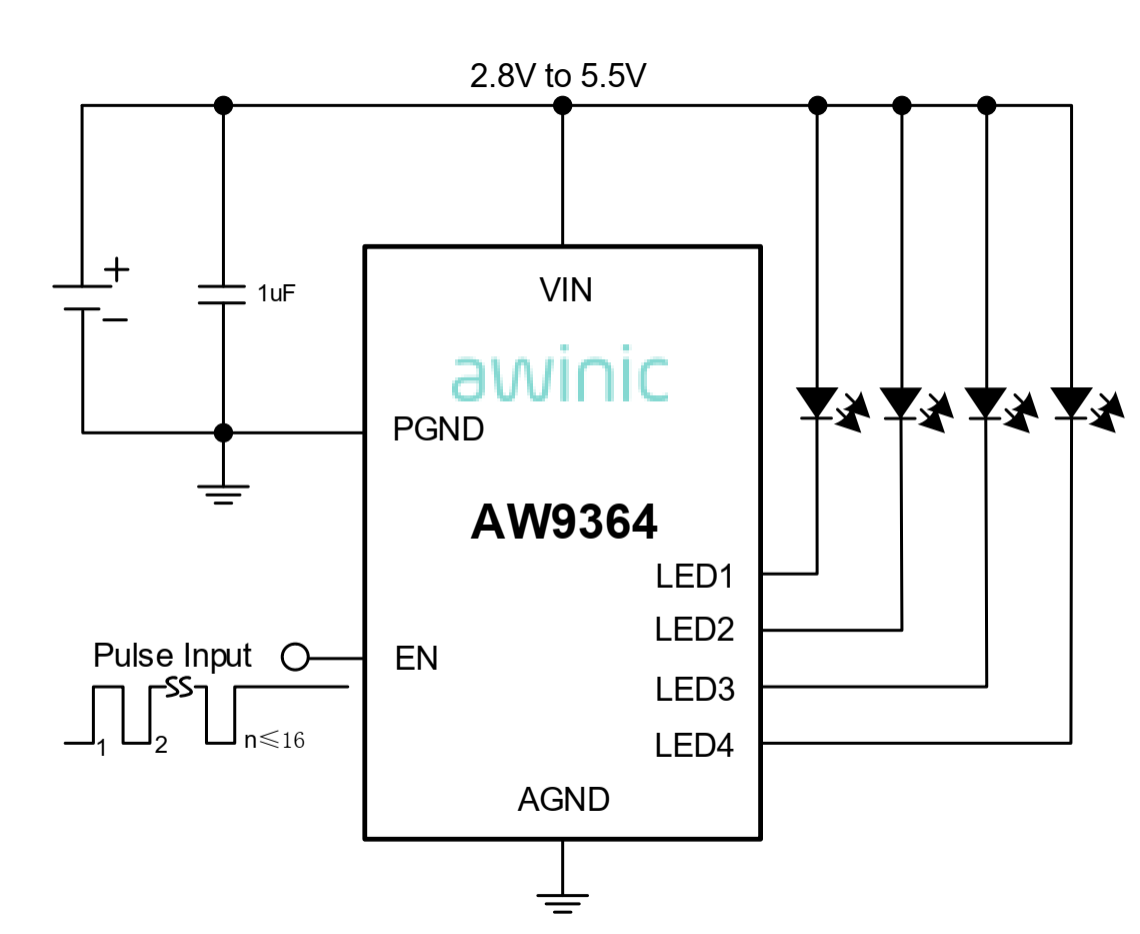

Паралелни погон са једном ЛЕД диодом: Релативно једноставан дизајн са добром редундансом (отказ једне ЛЕД диоде не утиче на целину). Међутим, укупна потражња за струјом погона је велика (нпр. 8 ЛЕД диода паралелно захтева 120-160мА @ 20мА/ЛЕД).

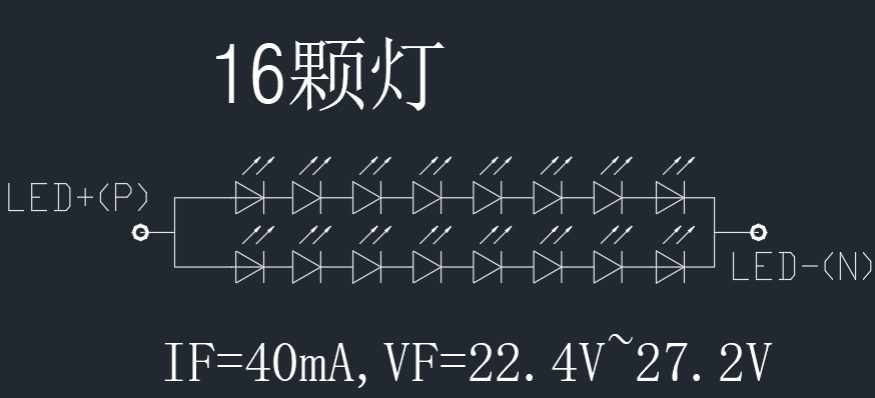

Паралелни погон са више жица: ефикаснији, погодан за средње до велике ЛЦД екране. Разматрање дизајна:

Напон серије: Укупан напон по ЛЕД низу = Сингле ЛЕД Вф * Број у серији. Пример: 8 ЛЕД диода у серији захтевају напон погона ≥ 3,2В * 8 = 25,6В (размотрите маргину).

Паралелна струја: Укупна струја погона = Струја по низу * Број паралелних низова. Пример: 2 жице паралелно, 20мА по низу, укупна струја = 20мА * 2 = 40мА.

Безбедносне границе: Пројектујте излазни напон да не прелази 36В (уобичајени безбедносни екстра-ниски напон - СЕЛВ - граница). Укупна струја погона не би требало да прелази 300мА (ефикасност балансирања и избор компоненти).

Закључак

Изузетно искуство са екраном екрана почиње прецизним дизајном вожње позадинског осветљења. Било да се ради о ценовно осетљивим монохроматским екранима или визуелно захтевним екранима у боји, дубоко разумевање и примена принципа покретања константне струје, стриктна контрола секвенцирања снаге, прецизно израчунавање параметара паралелних серија и придржавање безбедносних стандарда су суштински кораци за стварање висококвалитетних производа са дуготрајним екраном. Ови наизглед мањи „детаљи“ су управо критични фактори који одређују крајњи квалитет екрана и задовољство корисника.
