Дизајн РГБ интерфејса: капија ка високоефикасном дисплеју у прилагођеним ЛЦД екранима

  У модерној технологији дисплеја, РГБ интерфејс представља главно решење за управљање ЛЦД екранима—посебно дисплејима високих перформанси као што је ТФТ—захваљујући својој способности да преноси податке о слици у пуној боји великом брзином. Као искусан произвођач ЛЦД екрана по мери, ЦНК Елецтроницс (ЦНК) разуме како дизајн РГБ интерфејса критички утиче на квалитет екрана. Његова срж лежи у прецизном усклађивању поларитета сигнала синхронизације и конфигурацији параметара времена, који чине технички камен темељац за стабилне, глатке слике и богате, аутентичне боје.

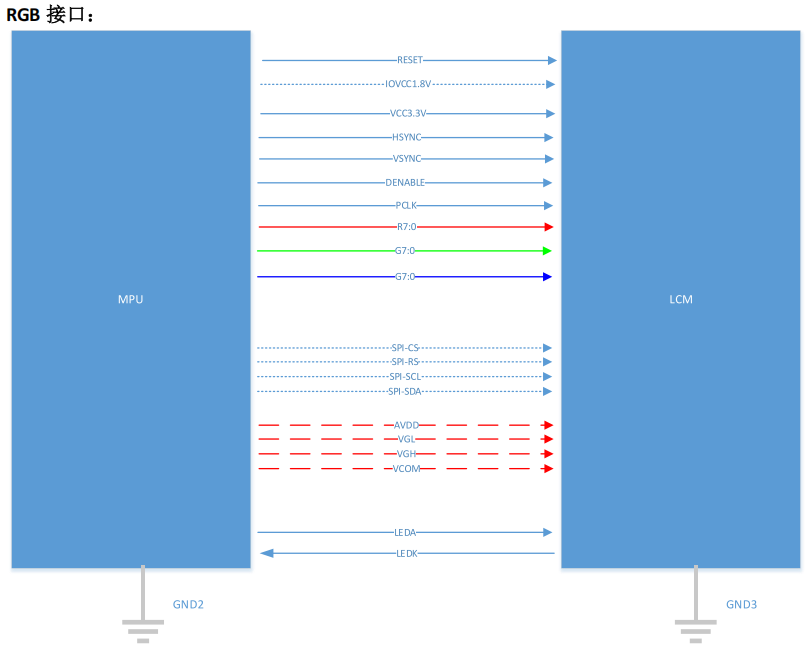

Двоструки режим рада, флексибилна компатибилност РГБ интерфејс првенствено нуди два ефикасна режима рада:

ДЕН режим (Приоритет омогућавања података): Овде је сигнал ЕНАБЛЕ кључ за контролу прозора валидних података. Фаза ПЦЛК тактног сигнала (пренос узлазне ивице/затварање падајуће ивице) мора бити стриктно синхронизована са ЛЦД модулом; у супротном може доћи до оштећења екрана. Паралелни пренос података кроз црвене (Р7~Р0), зелене (Г7~Г0) и плаве (Б7~Б0) 8-битне линије заједно испоручује 16,77 милиона боја. ХСИНЦ и ВСИНЦ могу бити поједностављени у овом режиму.

СИНЦ режим (приоритет сигнала синхронизације): Овај режим се ослања на прецизне ХСИНЦ (хоризонтална синхронизација) и ВСИНЦ (вертикална синхронизација) сигнале да дефинише активну област приказа. Њихова активна стања (обично високоефикасна) морају бити усклађена са платформом за вожњу; у супротном може доћи до неусклађености или чак празних екрана. ПЦЛК фазна синхронизација остаје критична, са Р/Г/Б преносом података идентичним ДЕН режиму.

Основе дизајна: успех лежи у детаљима Две критичне тачке захтевају будност у дизајну РГБ интерфејса:

1. Потврда секвенце линије података: Када интерфејс екрана користи генеричке ознаке као што је ДБ0-ДБ24, неопходно је потврдити тачан распоред РГБ сигнала унутар магистрале код добављача ЛЦД модула. Нетачно поређање изазива озбиљно изобличење боје.

2. Јасне функционалне границе: Чисти РГБ интерфејс је брзи „једносмерни канал података за приказ“ неспособан за пренос команди за иницијализацију или читање статуса. Стога, у прилагођеним ЛЦД пројектима, често сарађује са контролним интерфејсима као што је СПИ, који управљају иницијализацијом екрана и управљањем.

  Као професионални произвођач ЛЦД екрана по мери, препознајемо како суптилне временске варијације и прецизно усклађивање поларитета сигнала одређују стабилност ЛЦД екрана. Партнер са ЦНК-ом за техничку подршку од краја до краја — од анализе спецификације интерфејса и упутства за дизајн до прилагођеног развоја ЛЦД-а — обезбеђујући да ваша решења за екран блистају са прецизношћу у свету брзих визуелних приказа у пуној боји.
