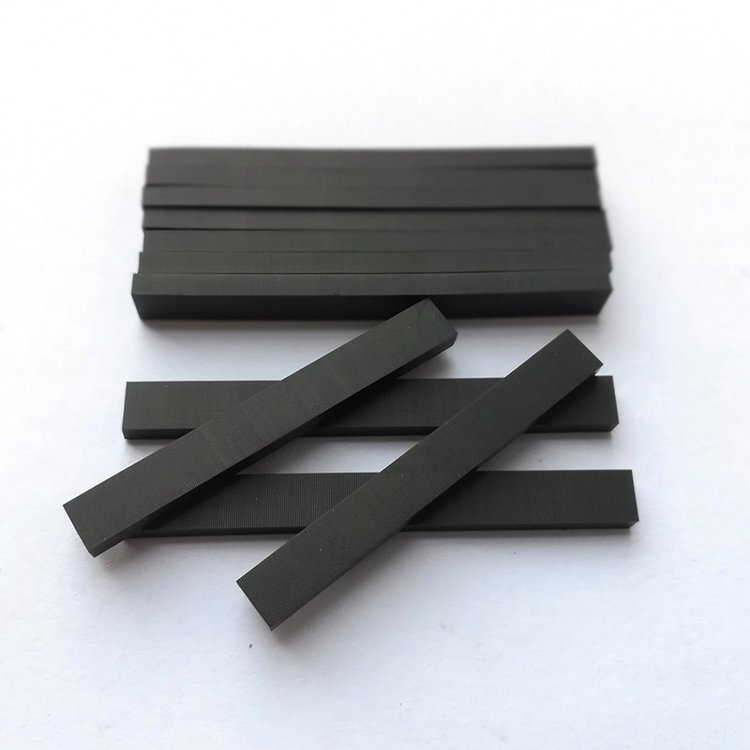

ЛЦМ проводни еластомерни конектори: „Флексибилни мост“ за прецизне електронске везе

Између модула дисплеја са течним кристалом (ЛЦМ) и штампане плоче (ПЦБ) лежи невидљив, али виталан „информациони пут“ – ЛЦМ проводни еластомерни конектор, познатији као „зебра трака“. Својом јединственом структуром и изванредним перформансама, служи као камен темељац за стабилне и ефикасне везе у савременим електронским уређајима.

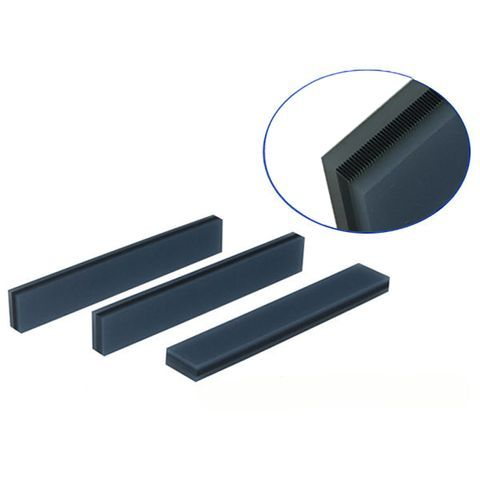

Сложена структура, стабилан пренос

Ово није обична трака. Одликује се прецизном, наизменичном слојевитом структуром од проводљиве силиконске гуме и изолационе силиконске гуме, очвршћене у форму. Ово ствара безброј паралелних, прецизно распоређених проводних канала (налик зебриним пругама). Овај дизајн му омогућава да савршено управља преносом струје и сигнала између ЛЦД-а и ПЦБ-а, док нуди инхерентну отпорност на вибрације и отпорност на деформације гумених материјала, обезбеђујући дугорочне, стабилне и поуздане везе.

Ефикасна монтажа, оптимизација трошкова

У поређењу са конекторима за лемљење или пин конекторима, склапање са проводљивим еластомерним конекторима је слично „вези једним кликом“ – захтева само прецизно постављање и примену одговарајућег притиска. Ово у великој мери поједностављује производне процесе, побољшава аутоматизацију и ефикасност производње и значајно смањује трошкове монтаже, што га чини идеалним избором за масовну производњу.

Кључни критеријуми за избор: параметри диктирају успех

Да бисте у потпуности искористили његове перформансе, прецизан избор је кључан:

Два материјална шампиона:

Чврсти силикон: Економичан избор. Умерена еластичност (тврдоћа 35°~45°). Захтева пажњу на антистатичке мере и спречавање деформација током транспорта.

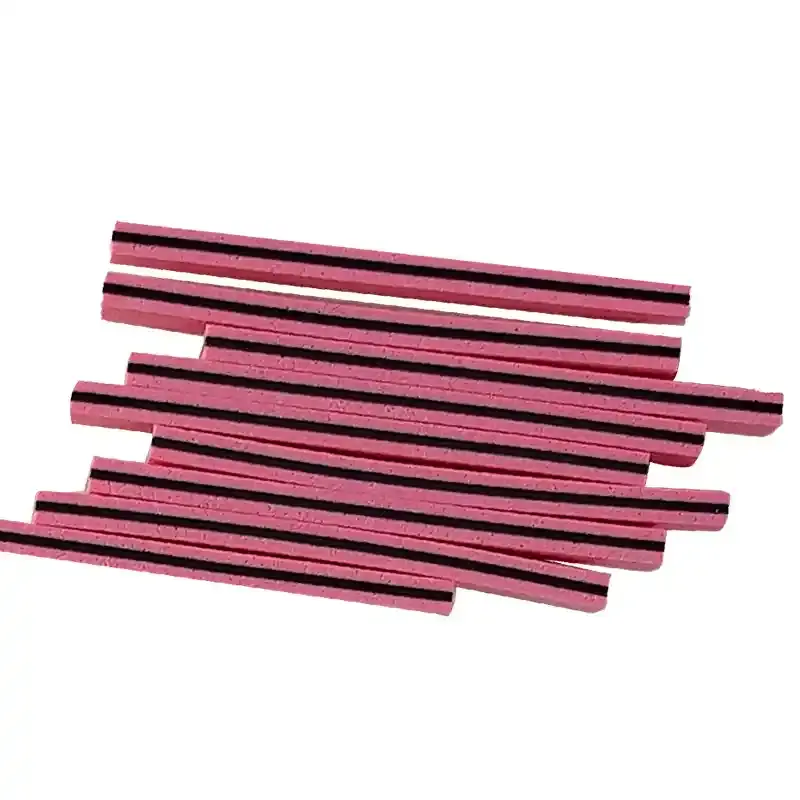

Пенасти силикон (пенаста гума): мекан и отпоран на контаминацију (тврдоћа 20°~30°). Одлична отпорност на деформације. Захтева нагласак на заштити од влаге. (Тврдоћа проводног угљеничног слоја језгра за оба је 65°~75°).

Димензионални и електрични параметри језгра:

Висина (0,05/0,1/0,18 мм): Златно правило! Уверите се да је сваки ПЦБ јастучић прекривен са најмање 3 проводна слоја (4-5 слојева се препоручује за корак од 0,05 мм). Ово је основа за интегритет сигнала.

Ширина проводног слоја (0,4~1,0 мм): Утиче на укупну тврдоћу и дизајн висине конектора. Опште правило: ширина конектора ≤2.0мм упарује са 0.6мм проводљивим слојем; ≥2,0 мм упарује са 0,8 мм.

Угао нагиба (нагиб проводног слоја): Обично се контролише на ≤2°.

Висина (критично!): Формула за израчунавање: Висина конектора = х × (1 + однос компресије). х је теоретски размак између доње стране степеница ЛЦД-а и горње површине ПЦБ-а након склапања (х = Висина површине ПЦБ-а - Дебљина металног оквира - Висина ребра - ИТО дебљина ЛЦД-а).

Однос компресије (Лифелине!): Строго одржавајте 10%~15%! Испод 10% ризикује лош контакт и нестабилну импедансу; изнад 15% може сломити конектор или искривити ПЦБ, узрокујући кварове или оштећење склопа.

Електричне перформансе: Отпор проводног слоја мора бити изузетно низак (нпр. тип ИЕТ ≤1,1 Ω·цм), а отпор изолационог слоја изузетно висок (≥10^12 Ω·цм), обезбеђујући ефикасну проводљивост и савршену изолацију.

Широке апликације, свеприсутно присуство

Од џепних калкулатора, паметних мерача и екрана медицинских монитора, до дисплеја за аутомобиле, индустријских контролних интерфејса и комуникационих уређаја, ЛЦМ проводни еластомер конектори, са својом компактном величином, високом поузданошћу и једноставном монтажом, служе као „неопевани хероји“ који осветљавају дисплеје у безбројним електронским уређајима.

Закључак

Мала зебра трака носи значајне везе. Дубоко разумевање својстава његовог материјала и прецизна контрола кључних параметара (нарочито правила покривености нагиба, опсега компресије и израчунавања висине) је централно за обезбеђивање стабилних перформанси приказа и дуготрајног рада електронских уређаја. Изаберите професионално и поуздано решење за конекторе од проводног еластомера да бисте унели стабилност у своје прецизне електронске везе!
