Главна подешавања ПОРЦХ-а за откључавање перформанси и стабилности ЛЦД-а – Кључна разматрања за дизајн хардвера

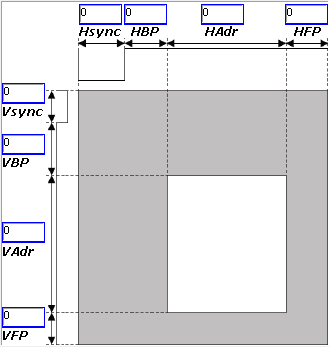

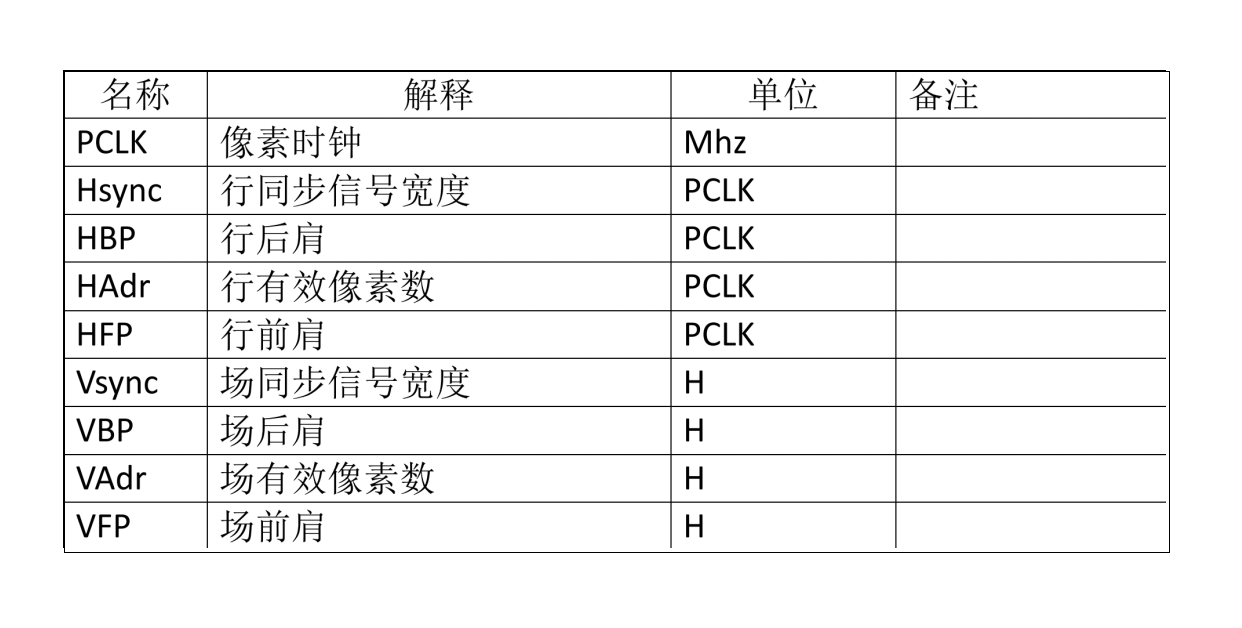

У хардверском дизајну ЛЦД екрана и сродних ЛЦД модула, прецизна конфигурација параметара времена је фундаментална за постизање оптималних перформанси приказа и стабилности система. Међу њима, подешавања ПОРЦХ-а (интервал пражњења) су посебно критична—они дефинишу тачне границе сата пиксела (ПЦЛК), хоризонталне/вертикалне синхронизационе сигнале (Хсинц/Всинц), предње/задње тримове (ХБП/ХФП, ВБП/ВФП) и област активног пиксела (ХАдр/ВАдр). Као професионални произвођач ЛЦД екрана, ЦНК Елецтроницс (ЦНК) наглашава важност појашњења ових параметарских захтева током почетне фазе одабира. Ово осигурава компатибилност између управљачког склопа и времена стаклене подлоге, избегавајући касније скупе ревизије дизајна.

ПОРЦХ параметри су далеко од произвољних бројева — они директно диктирају перформансе приказа језгра. ПЦЛК фреквенција, израчуната као ПЦЛК = (Хсинц + ХБП + ХАдр + ХФП) × (Всинц + ВБП + ВАдр + ВФП) × Фраме Рате, директно одражава захтеве система за пропусни опсег. Брзина освежавања (обично почиње од 60Хз, са екранима са високом брзином освежавања која достиже и до 144Хз) је ограничена могућностима пуњења/пражњења стакла и ИЦ-а. Прениска брзина освежавања изазива треперење екрана, угрожавајући визуелни комфор. Због тога, дизајн хардвера мора да резервише довољну временску маргину (посебно ХФП/ВФП) да би обезбедио стабилан пренос сигнала чак и у ЛЦД апликацијама високе резолуције или са високим степеном освежавања.

  Тип интерфејса директно утиче на валидацију брзине освежавања и стратегије отклањања грешака. За РГБ интерфејсе, инжењери могу директно да измере период Всинц сигнала да би израчунали стварну брзину освежавања. За главне ЛЦД модуле са МИПИ интерфејсима, специфичне команде се морају послати (нпр. ПАГЕ 0 Р35Х=0Кс00), након чега следи мерење преко ТЕ пина. Дизајн хардвера треба да резервише кључне тачке тестирања (нпр. Всинц, ТЕ) и да обезбеди висококвалитетно рутирање сигнала како би се спречиле сметње које би могле да изазову грешке у мерењу или аномалије приказа (нпр. цепање, треперење).

  Успешна интеграција ЛЦД екрана се ослања на дубоку сарадњу са искусним произвођачима ЛЦД екрана. Посебно за прилагођавање ЛЦД пројеката или сложених апликација ЛЦД модула, ЦНК Елецтроницс (ЦНК) саветује: Делите циљне ПОРЦХ параметре и решења за драјвере рано, добијајући произвођачеве профиле времена стакла и препоруке за конфигурацију. Ово спречава сукобе сигнала, неправилности у напајању или проблеме са ЕМЦ. ЦНК-ов технички тим нуди подршку од краја до краја — од ПОРЦХ оптимизације и усклађивања интерфејса до анализе интегритета сигнала — обезбеђујући да ваш хардверски дизајн успе из првог покушаја и ослободи пуне перформансе и поузданост модула за приказ.

  ЦНК Елецтроницс — Савладавање параметара времена, оснаживање ваше визуелне иновације уз професионалну технологију екрана.
