Откривање основних АМОЛЕД процеса: Како најсавременија технологија екрана обликује будућност

 На тржишту мале и средње потрошачке електронике, АМОЛЕД технологија дисплеја постала је пожељан избор за врхунске паметне телефоне, уређаје за ношење и производе са закривљеним екраном због својих предности као што су висок контраст и флексибилност савијања.

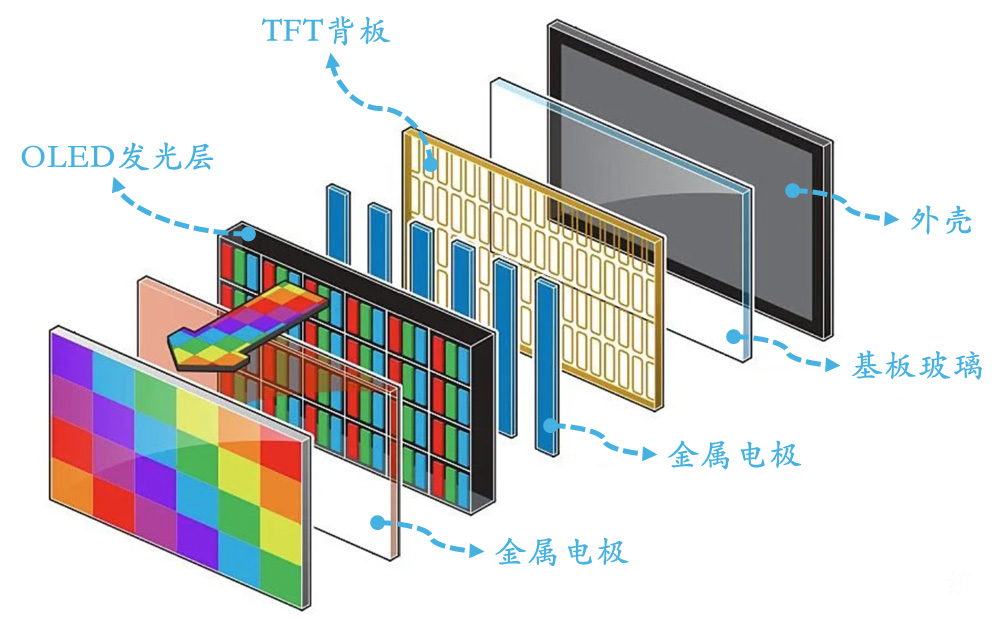

  Његова основна структура укључује ОЛЕД слој који емитује светлост, ТФТ задњу плочу, металне електроде, подлогу од стакла и кућиште.

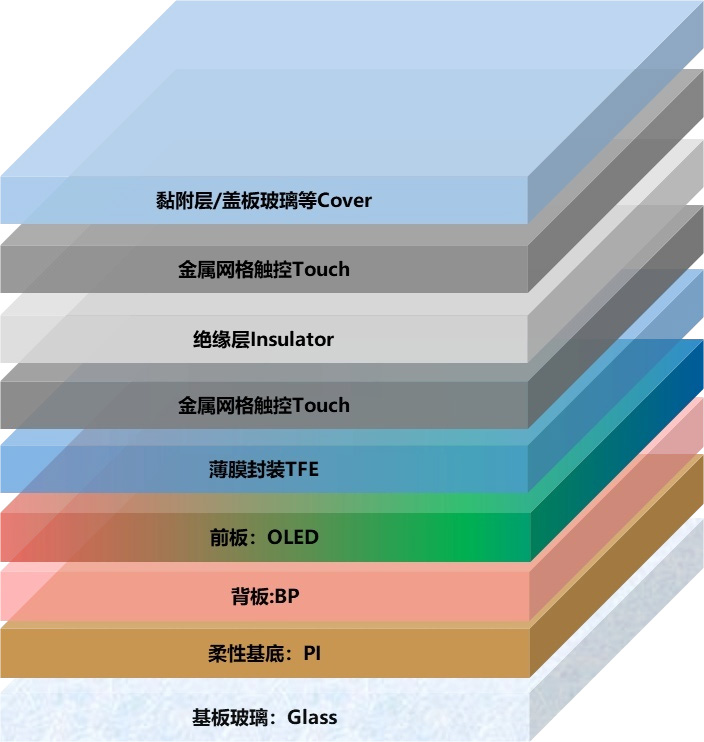

  Флексибилни АМОЛЕД производни процес обухвата кључне кораке као што су чишћење подлоге/ПИ премаз, припрема ТФТ задње плоче, ОЛЕД испаравање и инкапсулација, интеграција додирног модула, ласерско подизање и монтажа модула.

  Као компанија специјализована за истраживање, развој и производњу технологија дисплеја, ЦНК Елецтроницс Цо., Лтд.始终 остаје на челу технологије, пружајући купцима разноврсна решења за приказ укључујући ОЛЕД модуле, ЛЦД екране и прилагођене ЛЦД екране.

  Основни производни процес АМОЛЕД-а укључује неколико високо техничких јединичних процеса. У Бацкплане ТФТ (БП) процесу, технологија нискотемпературног поликристалног силицијума (ЛТПС) постала је мејнстрим због своје велике покретљивости електрона. Процес његове структуре на врху врата укључује кораке као што су наношење пуферског слоја, имплантација јона канала, кристализација ласерског жарења (ЕЛА), распршивање метала капије и имплантација извора-дрена. Специјални гасови играју кључну улогу у таложењу танког филма, модификацији и нагризању: на пример, ПЕЦВД процеси користе СиХ₄/Н₂О/НХ3 за таложење а-Си/СиНк/СиОк танких филмова; Атомско таложење слојева (АЛД) користи ТМА и Х2О за формирање слојева за инкапсулацију Ал2О3; сувим јеткањем се постиже високо прецизно обликовање узорака кроз гасове као што су ЦФ4/СФ6/Цл2, где се БЦл3 користи за смањење слојева металних оксида, а Цл2 генерише испарљиве производе јеткања, обезбеђујући чист и ефикасан процес.

  У флексибилној производњи АМОЛЕД-а, ласерско подизање (ЛЛО) и инкапсулација танког филма (ТФЕ) су критични за поузданост производа. ЛЛО процес користи 308нм КсеЦл ексцимер ласер за одвајање флексибилног ПИ супстрата од стаклене подлоге, док ТФЕ технологија користи вишеслојне танке филмове да блокира влагу и кисеоник, продужавајући животни век уређаја.

  Поред тога, процес јонске имплантације (ИМП) користи БФ3/ПХ3/Х2 за обезбеђивање допинг атома, при чему Ксе служи као гас за неутрализацију да спречи акумулацију наелектрисања.

  Како технологија дисплеја напредује ка флексибилности и високој резолуцији, захтеви за сложеношћу и прецизношћу АМОЛЕД производног процеса настављају да расту. Интеграцијом предности АМОЛЕД и ЛЦД технологија, ЦНК Елецтроницс континуирано оптимизује перформансе и поузданост ХМИ модула интеракције човек-машина, обезбеђујући иновативна решења за приказ за потрошачку електронику, индустријску контролу и друга поља.
