ЛЦМ: Дисплеј мотора паметних уређаја - дубинска анализа техничког језгра ЛЦД модула

У савременим електронским уређајима ЛЦД екран служи као медиј за презентацију информација, а његове перформансе директно утичу на корисничко искуство. Међутим, основна технологија која заиста одређује квалитет екрана и поузданост је ЛЦМ (ЛЦД модул). Овај чланак пружа дубинско истраживање техничке архитектуре ЛЦМ-а и њихове кључне улоге у пољу приказа.

Техничка дефиниција и састав ЛЦМ

ЛЦМ (ЛЦД модул) је високо интегрисано решење за дисплеј које органски комбинује уређаје за приказ са течним кристалима, погонска кола, контролне чипове, ПЦБ подлоге, системе позадинског осветљења и структурне компоненте. Овај интегрисани дизајн не само да поједностављује процес склапања за ОЕМ произвођаче, већ, што је још важније, обезбеђује оптимално усклађивање перформанси за систем дисплеја.

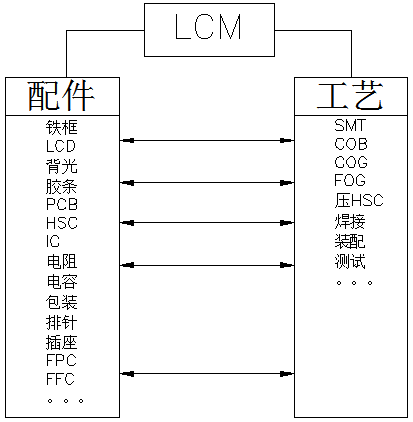

Из техничке перспективе, стандардни ЛЦМ укључује следеће основне компоненте:

Језгро екрана: ЛЦД екран и погонски чипови

Систем кола: ПЦБ плоча, отпорници, кондензатори и друге пасивне компоненте

Систем повезивања: ФПЦ/ФФЦ флексибилна кола, пин заглавља и утичнице

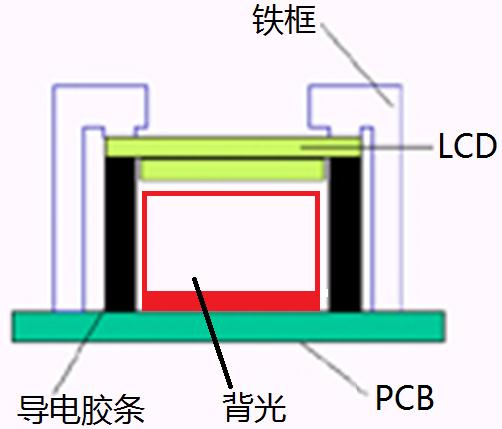

Структурни систем: Метални оквир, заптивке, модули позадинског осветљења

Анализа основних производних процеса

У процесу производње ЛЦМ, комбинација различитих специјализованих техника обезбеђује стабилну производњу:

СМТ Процес

Омогућава постављање компоненти високе густине, обезбеђујући прецизност и доследност у везама кола. Ово је основни процес у савременој производњи електронике, који обезбеђује стабилну основу кола за вожњу екрана.

ЦОГ процес

Директно спаја ИЦ погона на стаклену подлогу. Овај процес значајно смањује величину модула и побољшава поузданост везе, што га чини погодним за апликације са строгим захтевима за простором.

ФОГ Процесс

Постиже прецизну везу између флексибилних кола и стаклене подлоге. Ова технологија захтева изузетно високу тачност поравнања да би се обезбедио стабилан пренос сигнала.

ЦОБ процес

Вези ИЦ директно на ПЦБ и штити их заптивачем од смоле. Овај процес побољшава механичку снагу модула и способност заштите од сметњи.

Техничка анализа разноврсних структурних решења

Као језгро система дисплеја, структурно решење ЛЦМ директно одређује поље његове примене и перформансе:

Основна ЦОГ решења

ЛЦД + ЦОГИЦ: Најкомпактнији структурални дизајн

ЛЦД + ЦОГИЦ + ПИН: Пружа поуздану пин везу

ЛЦД + ЦОГИЦ + ФПЦ: Омогућава флексибилан распоред кола

ЛЦД + ЦОГИЦ + ХСЦ: Повећава поузданост конектора

ТАБ Бондинг Солутион

Користи анизотропни проводљиви филм за постизање везе између ТЦП-а и стакла, пружајући одличне перформансе у специфичним применама.

ЦОБ Интеграционо решење

Везе покрећу ИЦ-ове директно на ПЦБ, нудећи јачу прилагодљивост околини и механичку стабилност модула. У комбинацији са функционалношћу додира (ЛЦД + ЦОБИЦ + ТК), може да испуни сложене захтеве апликација за интеракцију човека и машине.

Техничка разматрања за прилагођени развој

У развоју прилагођених ЛЦД екрана, потребно је свеобухватно размотрити више техничких димензија:

Параметри перформанси приказа: Резолуција, дубина боје, време одзива

Прилагодљивост околине: Опсег радне температуре, отпорност на вибрације

Компатибилност интерфејса: Усклађивање са захтевима сигнала главне контролне платформе

Индикатори енергетске ефикасности: Испуњавање буџета енергије крајњих производа

Кроз научни дизајн на нивоу система, прилагођени ЛЦД екрани могу савршено да се уклопе у техничке захтеве специфичних сценарија примене, обезбеђујући различита искуства приказа за крајње производе.

Трендови развоја технологије

Уз континуирано унапређење технологије дисплеја, ЛЦМ-ови се развијају ка већој интеграцији, мањој потрошњи енергије и јачој функционалности. Нови ХМИ модули за интеракцију човек-машина дубоко интегришу функције додира, екрана и рачунара, доносећи интуитивнија интерактивна искуства паметним уређајима.
