Оптички филмови у модулима позадинског осветљења: кључне технологије које осветљавају сваки ЛЦД екран

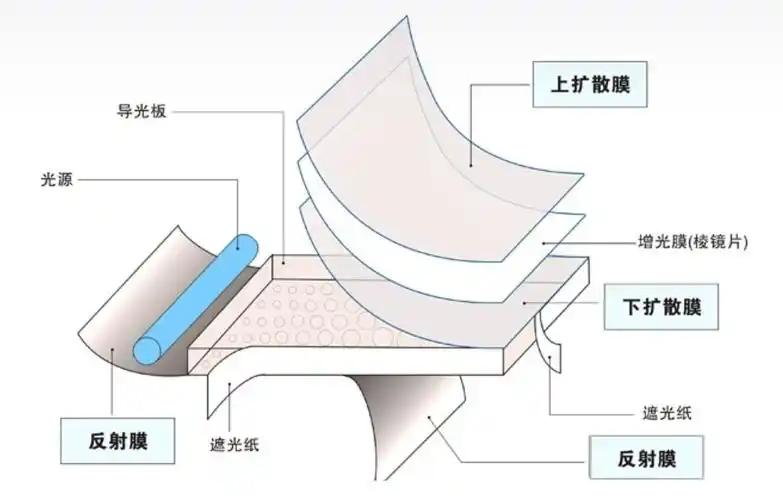

У свету дисплеја са течним кристалом (ЛЦД), модул позадинског осветљења је једна од основних компоненти која одређује перформансе екрана. Као произвођач ЛЦД екрана, ЦНК Елецтроницс Цо., Лтд. разуме да позадинско осветљење није само компонента извора светлости. То је кључна технологија која, кроз прецизан оптички дизајн, трансформише тачкасте изворе светлости у једнолично осветљење површине високог осветљења и високог контраста, дајући тако ЛЦД екранима њихов живописан визуелни живот. Посебно данас, са све већом потражњом на тржишту за прилагођеним ЛЦД екранима, оптичке перформансе модула позадинског осветљења постале су кључни фактор у постизању диференцираних ефеката приказа. Ова изведба у великој мери зависи од серије прецизно координисаних оптичких филмова унутар њега. Они функционишу као "неуронска мрежа" позадинског осветљења, пажљиво контролишу смер, ефикасност и униформност светлости.

Рефлекторски лист: Основа светлосне ефикасности

На дну модула позадинског осветљења, рефлекторска плоча делује као „темељ светлосне ефикасности“, одговорна за преусмеравање расуте светлости назад у плочу за вођење светлости како би се побољшала употреба. У зависности од захтева примене, рефлектори се углавном категоришу на следећи начин:

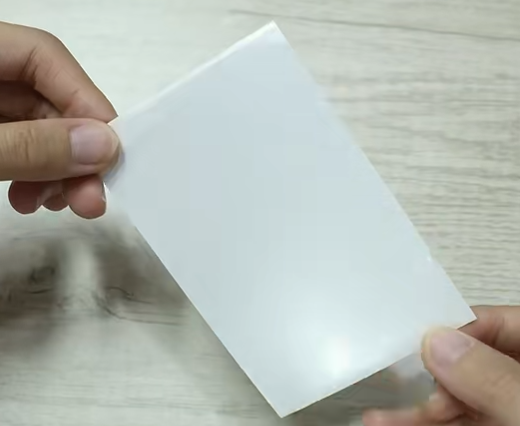

Бели рефлектор:Као што је серија Е20, РВ, са дебљином у распону од 0,05 ~ 0,2 мм, рефлективношћу око 80% ~ 90%, и поседују одређену пропусност светлости. Погодно за већину стандардних дизајна позадинског осветљења.

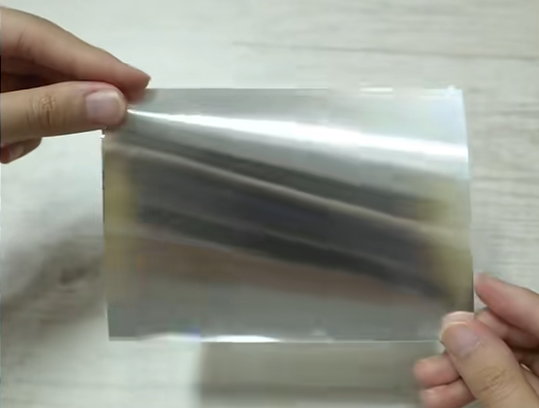

Сребрни рефлектор:Обично бела са једне стране и сребрна са друге, веома танка (0,04~0,065мм), са високом ефикасношћу рефлексије (90%~98%) и одличним својствима блокирања светлости. Често се користи у сценаријима који захтевају високу осветљеност.

Вишеслојни филмски рефлектор (ЕСР):Користи технологију вишеслојног филма, интегришући преко хиљаду слојева унутар 65 микрона. Не садржи метал, али има метални изглед попут огледала. Као рефлектор високе ефикасности, ЕСР постиже рефлексивност од преко 98% у целом спектру видљиве светлости, што га чини идеалним за системе позадинског осветљења високих перформанси.

Приликом прилагођавања ЛЦД модула, избор рефлекторске плоче директно утиче на униформност позадинског осветљења и енергетску ефикасност, што представља први корак у оптичком дизајну.

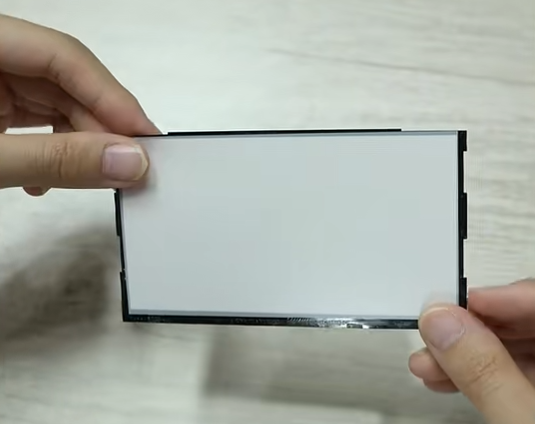

Филм за блокирање светлости / алуминијумска фолија (АЛФ): Контролисање граница светлости и интерференције

Фолије које блокирају светлост се првенствено користе за спречавање цурења светлости са стране позадинског осветљења и могу да обезбеде електромагнетну заштиту. Уобичајени типови укључују:

Светли сребрни змај:Сјајна површина, дебљина 0,05-0,1 мм, добра својства блокирања светлости и проводљивост. Погодно за индустријска окружења која захтевају заштиту од сметњи.

Мат сребрни змај:Релативно без сјаја, танак (обично 0,05 мм за једнослојни), има одређену пропусност светлости и проводљив је.

Бела ивица трака:Поседује одређену пропусност светлости, дебљине 0,05-0,08 мм, непроводни. Обично се користи у општој потрошачкој електроници.

Црно-бела једнострана лепљива трака:Може се применити на бочне стране позадинског осветљења када постоје строги захтеви за непроводљивост и без цурења бочног светла.

Ови материјали играју улогу „оптичких чувара“ у дизајну оквира ЛЦД екрана, обезбеђујући да нема сметњи залуталог светла изван области екрана.

Лист дифузора: Креирање уједначеног светлосног платна

Као "мајстор хомогенизације" међу оптичким филмовима, плоча дифузора распршује светлост кроз измаглицу, елиминишући трагове тачкастих извора светлости како би створила меко и уједначено позадинско осветљење. У зависности од типа позадинског осветљења и примене, дифузори се деле на:

Доњи дифузор позадинског осветљења:Обично има лепак на једној страни, високу маглу (~90%), пропусност само око 40%; дебљина обично између 0,18 ~ 0,3 мм за доње позадинско осветљење. Уобичајени модели: МБ433П, МБ533.

Дифузор бочног позадинског осветљења:Уобичајена дебљина је 0,09 мм. Уобичајени модели: ТПРА90 (0,09 мм), АЈ-75 (0,075 мм). Пропустљивост 65%-80%, магла 75%-90%.

Дифузори позадинског осветљења екрана у боји: Обично користите дизајн од два листа:

Доњи дифузор:Постављен између плоче за вођење светлости и филма за побољшање осветљености (БЕФ), хомогенизује светлост која се емитује из плоче за вођење светлости. Обично коришћени материјал: т=0,065 мм, релативно висока магла (~84%), висока пропусност (~98%).

Горњи дифузор:Постављен изнад БЕФ-а, има заштитну улогу и помаже у спречавању моире шара. Обично коришћени материјал: т=0,05 мм, релативно мала магла (~29%), пропусност 90%.

Одговарајући избор и комбинација листова дифузора су кључни за обезбеђивање уједначеног приказа без мрља у ЛЦД модулима.

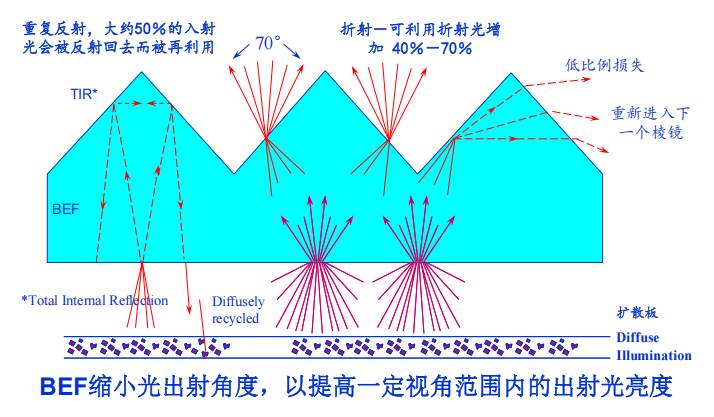

Филм за побољшање осветљености (БЕФ): Оптички механизам за повећање осветљености

За ТФТ у боји и друге ЛЦД екране, осветљеност је критична спецификација. Делујући као "појачивач осветљености" међу оптичким филмовима, БЕФ концентрише расејану светлост кроз специјалну структуру призме, при чему сваки филм обезбеђује приближно 40% -50% појачања светлине. Коришћење два филма у комбинацији може повећати осветљеност. Његов принцип укључује коришћење низа микро-призме за контролу путање светлости, узрокујући да већина светлости излази окомито на екран, чиме се значајно повећава фронтална осветљеност без промене потрошње енергије. БЕФ је постао незаменљива компонента у позадинском осветљењу екрана у боји средњег и високог квалитета, посебно се широко користи у прилагођеним ЛЦД екранима високих перформанси за индустријску контролу, медицинске, аутомобилске и друге примене.
