Од извора светлости до квалитета слике: Позадинско осветљење је прави „херој иза сцене“ ЛЦД модула.

Када људи говоре о ЛЦД екранима, прво што им падне на памет често је само „екран“. Али комплетан модул течних кристала (ЛЦМ) је много више од панела са течним кристалима. Он интегрише управљачке склопове, ПЦБ и једну често занемарену, али критичну компоненту: позадинско осветљење.

Позадинско осветљење: „Светлосни мотор“ који се налази иза екрана

Сам материјал од течног кристала не емитује светлост. Делује више као „светлосни вентил“, ослањајући се на систем позадинског осветљења да обезбеди осветљење пре него што може да прикаже слику. Основни задатак позадинског осветљења је да претвори тачкасти или линеарни извор светлости у високо уједначен површински извор светлости.

Осветљеност, уједначеност, температура боје, потрошња енергије — сваки аспект доживљаја гледања који приметите на први поглед подржава технологија позадинског осветљења.

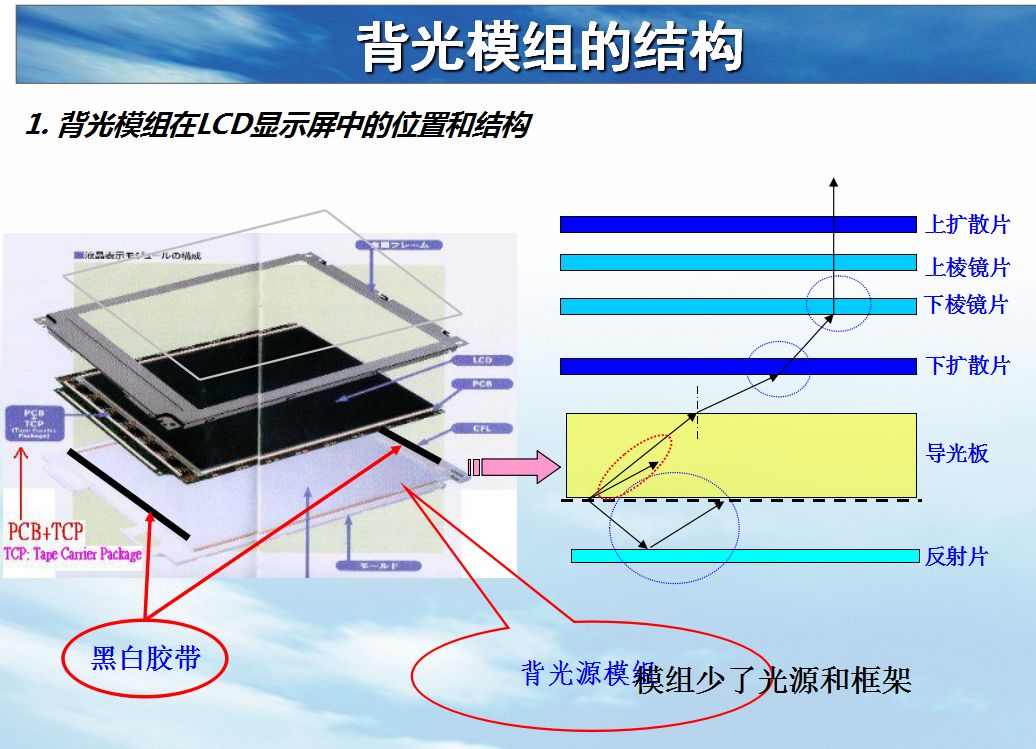

Растављање позадинског осветљења: сет прецизних оптичких система

Позадинско осветљење високих перформанси резултат је напредне науке о материјалима и прецизног оптичког инжењерства. Његове основне компоненте укључују:

Извор светлости:Порекло светлости, одређујући основну температуру боје, осветљеност и животни век позадинског осветљења.

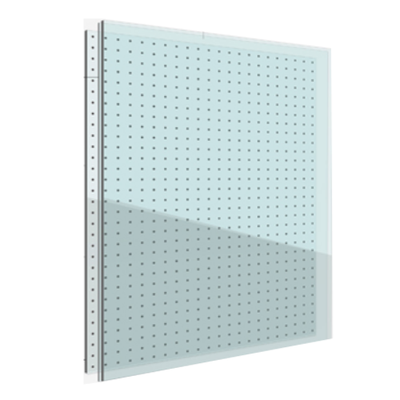

Светловодна плоча (ЛГП):Кључ за равномерну дистрибуцију светлости. Микроструктуриране тачке на доњој површини расипају светлост која улази са ивице преко целе равни. Прецизно обликоване тачке обично дају боље оптичке перформансе од традиционалних штампаних тачака.

Сет оптичких филмова:Дифузорски филмови, филмови за побољшање осветљености (БЕФ) и рефлектујуће плоче раде заједно како би елиминисали вруће тачке, побољшали ефикасност предњег светла и осигурали униформност.

Структурни оквир и светлосна плоча:Обезбедите стабилну механичку подршку и поуздане електричне везе.

У зависности од структуре, позадинско осветљење се дели на два главна правца технологије:

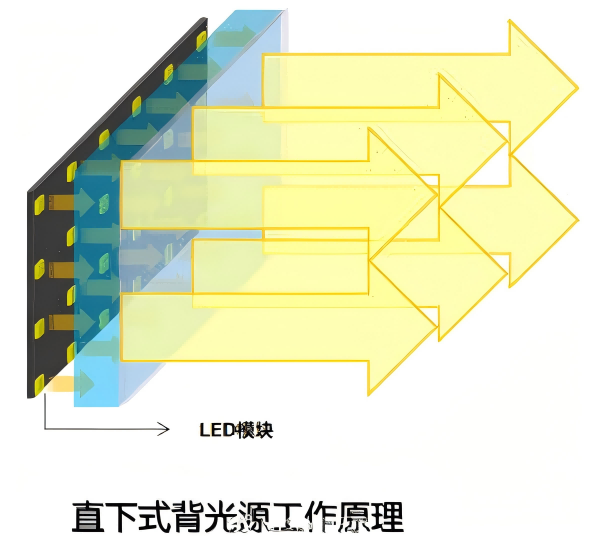

Директно осветљење:ЛЕД низови су постављени директно испод плоче за вођење светлости за директно осветљење. Ово нуди високу осветљеност и подржава локалну контролу затамњивања.

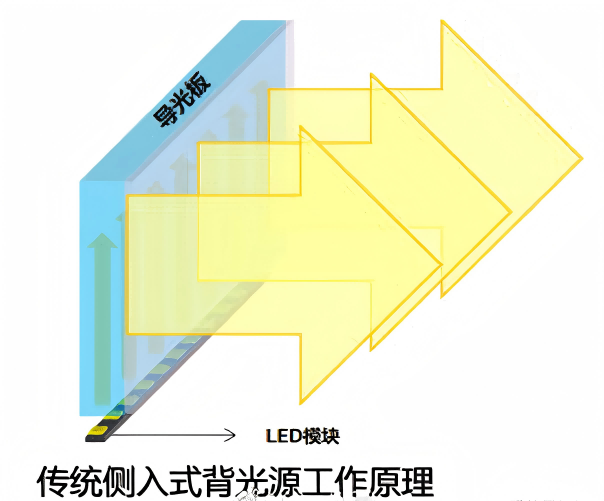

Осветљена ивица:ЛЕД светлосне шипке су постављене са стране плоче за вођење светлости. Светлост улази са ивице и рефлектује се напред кроз плочу, што ово чини кључем за постизање ултра танког дизајна.

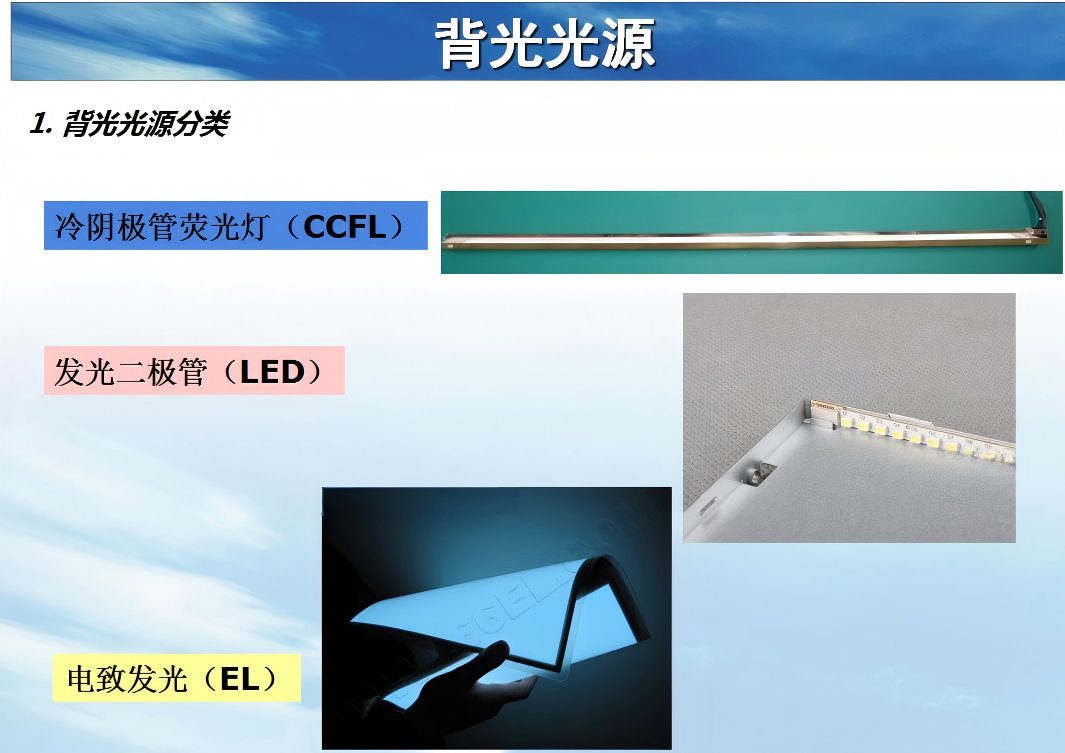

Три врсте извора светлости, од којих сваки има своје предности.

ЛЕД позадинско осветљење:Висока осветљеност, дуг животни век (преко 30.000 сати за осветљење ивица), ниска потрошња енергије и танак облик. То је главни избор за све, од потрошачке електронике до индустријских дисплеја.

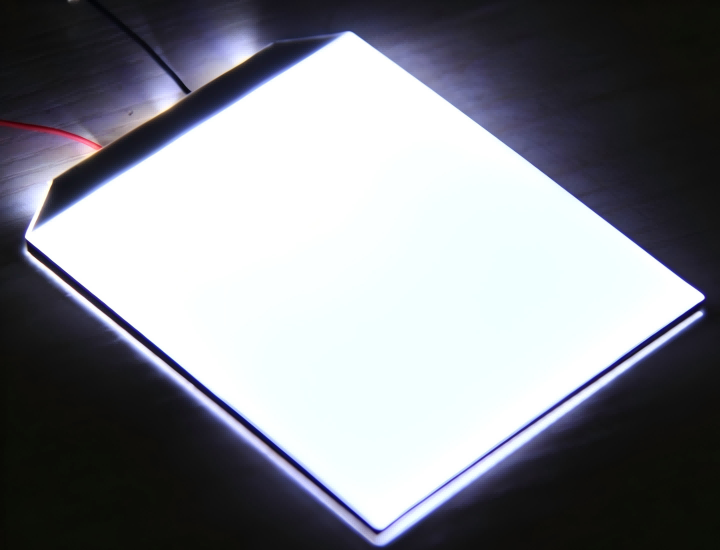

ЕЛ (електролуминисцентно) позадинско осветљење:Ултра танак, савршено уједначен по целој површини и флексибилан/савитљив. Остаје неопходан за прилагођене ЛЦД екране и апликације за флексибилне екране.

ЦЦФЛ (флуоресцентна лампа са хладном катодом) позадинско осветљење:У великој мери замењен ЛЕД диодама у потрошачким производима, али је и даље драгоцен у одређеним професионалним апликацијама за екране због своје одличне засићености боја и униформности.

Тецхницал Суммари

Позадинско осветљење је много више од само компоненте осветљења. Од избора материјала и оптичког дизајна до избора извора светлости и префињености структуралних процеса, сваки детаљ доприноси коначном перформансу дисплеја.

За произвођаче који теже висококвалитетним дисплејима, дубока стручност у технологији позадинског осветљења је основа за диференцијацију производа, испуњавајући захтеве врхунских прилагођених ЛЦД-а и осигуравајући да сваки екран испуњава своје визуелно обећање.

Од извора светлости до квалитета слике, позадинско осветљење је прави неопевани херој ЛЦД модула. Разумевање технологије позадинског осветљења је, на крају, разумевање шта чини одличан екран.
