Прецизна веза: дешифровање технологије проводних гумених конектора у ЛЦМ модулима дисплеја

У данашњем паметном и међусобно повезаном свету, јасни и поуздани интерфејси екрана су камен темељац интеракције човека и машине. Основни носилац овог искуства је модул дисплеја са течним кристалима (ЛЦМ). Као кључни производ који испоручују произвођачи ЛЦД екрана, ЛЦМ интегрише уређај за приказ са течним кристалима, управљачки склоп, ПЦБ, позадинско осветљење и структурне компоненте у једну кохезивну јединицу, постижући потпуну функцију претварања сигнала кола у визуелне слике. Било да се ради о стандардним производима или дубоко прилагођеним ЛЦД екранима, њихова стабилност почиње поузданошћу сваке тачке везе унутар ЛЦМ-а. Међу њима, наизглед једноставна, али кључна компонента — проводни гумени конектор (често се назива зебра трака) — служи као „невидљиви мост“ који обезбеђује несметан пренос сигнала између ЛЦД екрана и штампане плоче.

Кондуктивни гумени конектори: "Сигнални мост" унутар ЛЦМ-а

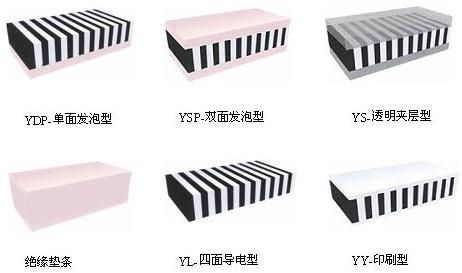

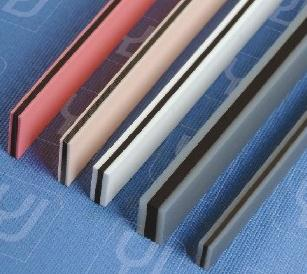

Проводни гумени конектори, формирани наизменично ламинирањем проводних и изолационих слојева, обезбеђују стабилну електричну везу између ЛЦД екрана и ПЦБ-а кроз еластичну компресију. Њихове перформансе директно одређују интегритет и јасноћу сигнала дисплеја.

Избор материјала: Уметност балансирања чврстог силикона и пенастог силикона

Чврсти силиконски материјал:Нуди умерену тврдоћу (35°~45°) и нижу цену. Међутим, склон је статичком електрицитету, који може привући прашину, што захтева додатну пажњу на чистоћу окружења за монтажу.

Материјал пјенастог силикона:Направљен од пенушавог силикона, има мекшу текстуру (тврдоћа 20°~30°), бољу отпорност на деформације и мање је склон контаминацији. Погоднији је за апликације са прецизним лцд модулима са високим захтевима за чистоћом.

Параметри прецизног дизајна: Обезбеђивање поузданих веза

1. Корак проводног слоја:Уобичајени кораци су 0,05 мм, 0,1 мм и 0,18 мм. Дизајн мора да обезбеди да сваки ПЦБ јастучић контактира најмање 3 проводна слоја угљеника (4-5 слојева се препоручује за корак од 0,05 мм). Ово је детаљ који ЦНК строго контролише у дизајну прилагођених ЛЦД екрана.

2. Ширина проводног слоја:У распону од 0,4 мм до 1,0 мм, ширина се односи на тврдоћу конектора и утиче на укупни дизајн компресије. ЦНК инжењери праве циљане изборе на основу структуре модула (ширина 0,6 мм је уобичајена за конекторе ≤2,0 мм, 0,8 мм за оне ≥2,0 мм).

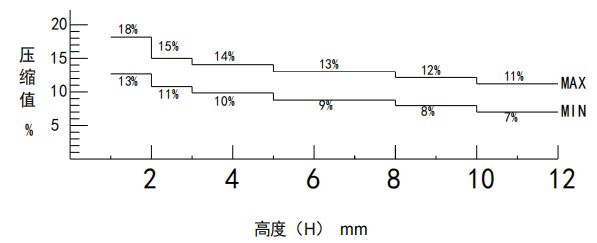

3. Контрола компресије:Идеалан однос компресије се контролише између 10% и 15%. Однос испод 10% може довести до нестабилне контактне импедансе, док изнад 15% може изазвати деформацију конектора или ПЦБ-а. ЦНК обезбеђује тачну количину компресије кроз прецизно израчунавање висине монтаже (х), гарантујући дугорочну поузданост.

Од основних монохроматских дисплеја до сложених ХМИ интерфејса, поузданост сваког ЛЦД модула се ослања на дубоко разумевање и прецизну контролу кључних компоненти попут проводних гумених конектора. Као искусан произвођач ЛЦД екрана, ЦНК Елецтроницс не само да се бави особинама материјала и дизајном параметара како би осигурао ниску импедансу и високу стабилност у преносу сигнала, већ и проширује ово овладавање детаљима на свеобухватна прилагођена ЛЦД решења. Верујемо да су ове невидљиве „прецизне везе“ које повезују технолошке иновације са квалитетном поузданошћу, подржавајући ЦНК и наше купце док заједнички напредујемо ка изузетној будућности екрана.
