Свеобухватна анализа ЛЦД Блацк технологије (1. део): структура и веза, откључавање основног кода екрана

У данашњем свету где су електронски уређаји свеприсутни, дисплеји са течним кристалима (ЛЦД) служе као основни интерфејс за интеракцију човека и машине, а њихове техничке могућности директно одређују корисничко искуство уређаја. Од паметних носивих уређаја до индустријских контролних система, од аутомобилских дисплеја до потрошачке електронике, иза ЛЦД производа у различитим сценаријима леже помно дизајниране структурне шеме и технологије повезивања. Као професионални произвођач ЛЦД екрана по мери и моћна фабрика ЛЦД екрана, ЦНК је специјализовано и софистицирано високотехнолошко предузеће посвећено истраживању и развоју, производњи и продаји уређаја за приказ и ХМИ (Интерфејс човек-машина) производа.

Данас ћемо спровести детаљну анализу основних основа ЛЦД-а, помажући вам да разумете основну логику технологије екрана.

И. Структура производа: Решења за приказ по мери

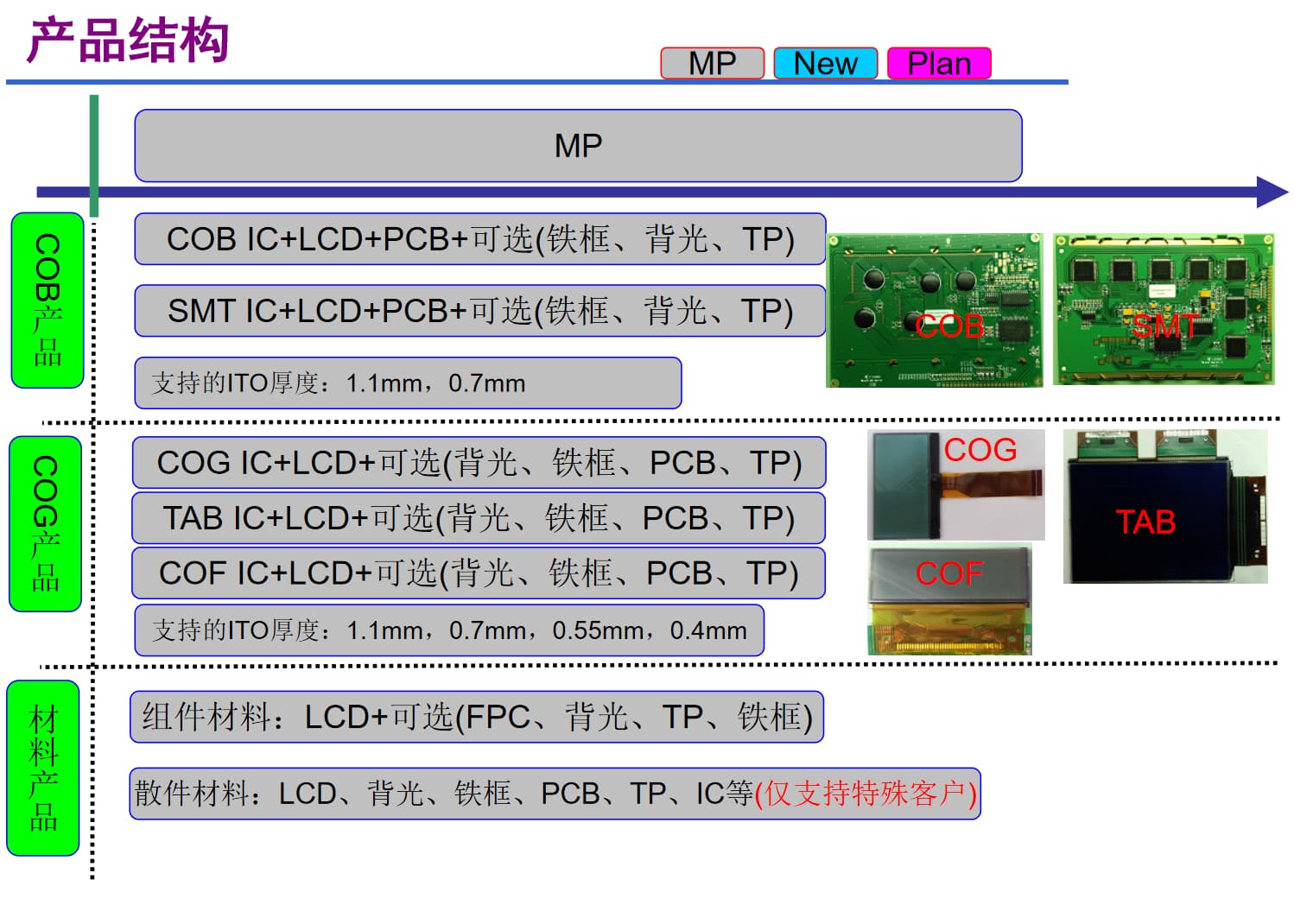

Структура производа ЛЦД-а није јединствена за све, већ је прилагођена сценаријима примене и захтевима перформанси. Као искусна компанија за производњу екрана, ЦНК-ови основни производи укључују монохроматске ЛЦД-е и монохроматске модуле, ТФТ модуле екрана од 0,96-15,6 инча, ОЛЕД модуле и ХМИ модуле за интеракцију човек-машина. Његова структура производа се углавном састоји од три категорије основних производа и различитих шема деривата:

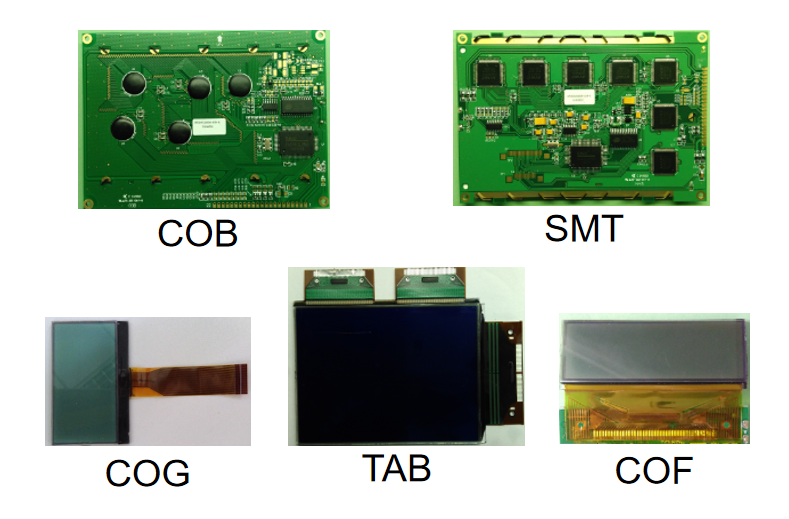

1. Интегрисани производи: ефикасни и стабилни главни избори

•  ЦОБ Продуцтс: Усвојите основну архитектуру „ИЦ + ЛЦД + ПЦБ“ и може бити опремљен опционим компонентама као што су гвоздени оквири, позадинско осветљење и ТП (панели на додир). Са високом интеграцијом и јаком стабилношћу, они се широко користе у сценаријима са строгим захтевима за поузданост као што су индустријска контрола и аутомобилска опрема.
•  ЦОГ производи:На основу „ИЦ + ЛЦД“, подржавају флексибилан избор додатне опреме као што су позадинско осветљење, гвоздени оквири, штампане плоче и ТП. Док обезбеђују перформансе, они поједностављују структурални дизајн, чинећи их погодним за паметне носиве уређаје, мале преносиве уређаје и друге производе са строгим ограничењима величине.
•  СМТ/ЦОФ/ТАБ производи:Комбинујте СМТ ИЦ, ЦОФ ИЦ и ТАБ ИЦ са ЛЦД-ом, респективно, заједно са опционим додацима, покривајући потребе за екранима средњег и високог квалитета. Међу њима, ЦОФ и ТАБ шеме се истичу у производима са уским оквиром и високом резолуцијом

2. Материјални производи: Флексибилно прилагођавање посебним потребама

•  Материјали компоненти:Усредсређени на ЛЦД, могу се упарити са компонентама као што су ФПЦ (флексибилна штампана кола), позадинско осветљење, ТП-ови и гвоздени оквири, пружајући купцима полу-интегрисана решења која балансирају флексибилност прилагођавања и ефикасност монтаже.
• Материјали резервних делова:Понудите комплетан сет резервних делова укључујући ЛЦД, позадинско осветљење, гвоздене оквире, ПЦБ, ТП и ИЦ-ове, подржавајући само дубинске потребе прилагођавања посебних купаца. Ово у потпуности демонстрира флексибилну способност прилагођавања произвођача ЛЦД екрана по мери и погодно је за нишне и персонализоване сценарије екрана.

Вреди напоменути да различите структурне шеме ЦНК подржавају различите ИТО дебљине: ЦОБ и СМТ шеме подржавају 1,1 мм и 0,7 мм дебљине; ЦОГ, ЦОФ и ТАБ шеме се даље проширују на 0,55 мм и 0,4 мм. Тања ИТО дебљина омогућава минијатуризацију и лагану тежину уређаја, што такође одражава изузетну техничку снагу фабрике ЛЦД екрана.

ИИ. Методе повезивања: Ефикасан дизајн "мост" преноса

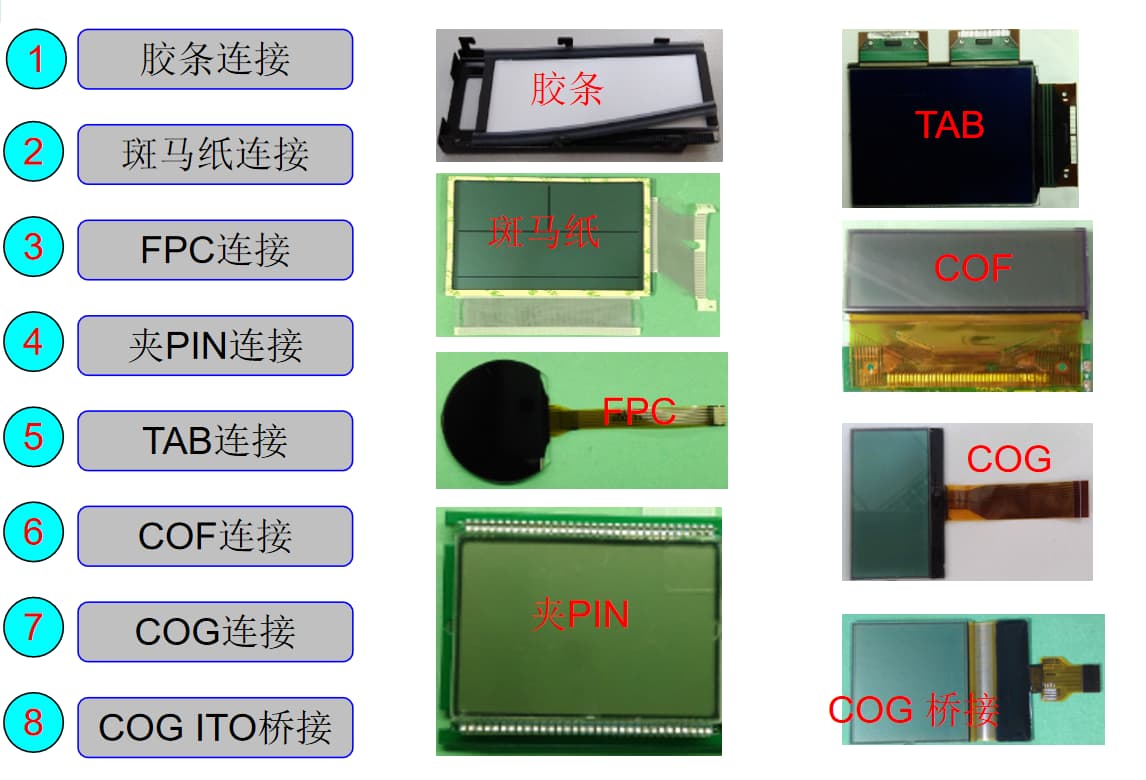

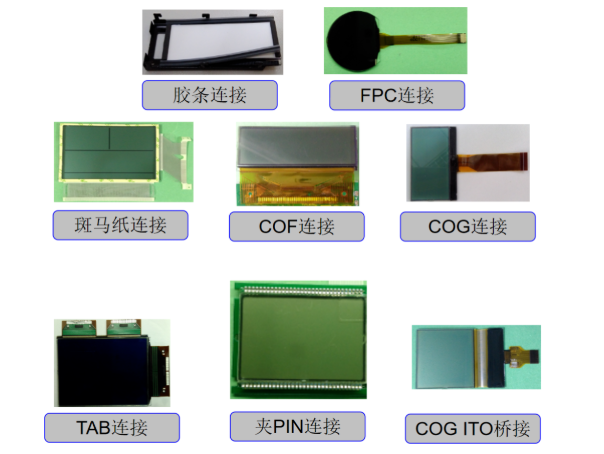

Ако је структура производа "костур" ЛЦД-а, онда је начин повезивања "крвни суд" који пролази кроз њега, директно утиче на стабилност преноса сигнала и погодност монтаже производа. Као професионална компанија за производњу екрана, ЦНК савладава 8 главних метода повезивања, у потпуности покривајући различите сценарије примене:

1. Основне шеме повезивања: Једноставне, поуздане и контролисане цене·

• Веза са гуменом траком:Једноставан за руковање и јефтин, погодан за обичне електронске уређаје са ниским захтевима за стабилност везе.
• Зебра Папер Цоннецтион:Са добром проводљивошћу и флексибилношћу, прилагођава се малим структурним деформацијама и често се користи за повезивање малих ЛЦД-а и ПЦБ-а.
•  Веза са штипаљком:Лако се раставља и погодно за касније одржавање, широко се користи у опреми која захтева често отклањање грешака или замену компоненти.

2. Напредне шеме повезивања: стабилне, ефикасне и погодне за сложене сценарије

• ФПЦ веза:У комбинацији са флексибилним штампаним колима, може постићи везе у више углова и уским просторима, што га чини преферираном шемом за паметне носиве уређаје, склопиве уређаје и друге производе.
• ТАБ веза:Директно повезује ИЦ драјвера са ЛЦД-ом преко ТАБ (анизотропног проводног филма), смањујући чворове везе и побољшавајући ефикасност и стабилност преноса.
• ЦОГ веза:Директно повезује ИЦ са стакленом подлогом ЛЦД-а, значајно смањујући величину производа и побољшавајући интеграцију, што је основни метод повезивања за врхунске преносиве уређаје.
• ЦОФ веза:ИЦ је упакована на флексибилну фолију, а затим спојена на ЛЦД, карактеришући и флексибилност и високу интеграцију, прилагођавајући се потребама екрана уских оквира и високих резолуција.
• ЦОГ ИТО премошћавање:Посебан дизајн премошћавања додатно оптимизује пут преноса сигнала, одлично се понаша на ЛЦД-овима великих димензија и високог квалитета слике.

Ослањајући се на богате структурне шеме и поуздане технологије повезивања, ЦНК, као висококвалитетно предузеће у области кинеских ТФТ дисплеја, континуирано пружа висококвалитетна решења за екране за различите индустрије. У следећем чланку ћемо наставити да истражујемо класификацију типова и режиме приказа ЛЦД-а, па останите са нама!
