ЛЦМ позадинско осветљење: критичне улоге пластичног оквира и двостране траке

У модерној технологији дисплеја, екран са течним кристалима (ЛЦД екран) служи као основна компонента, а његове укупне перформансе у великој мери зависе од интегрисаног модула иза њега — ЛЦМ (ЛЦД модул). ЛЦМ интегрише уређај за дисплеј са течним кристалима, погонска кола, структурне компоненте и позадинско осветљење у комплетан модул, са светлосним ефектом позадинског осветљења који директно одређује коначни визуелни квалитет екрана. Унутар сложене структуре позадинског осветљења, компоненте као што су пластични оквир и двострана трака раде у синергији са основним деловима као што су оптички филмови и извори светлости како би заједно обезбедили стабилност и оптичке перформансе модула.

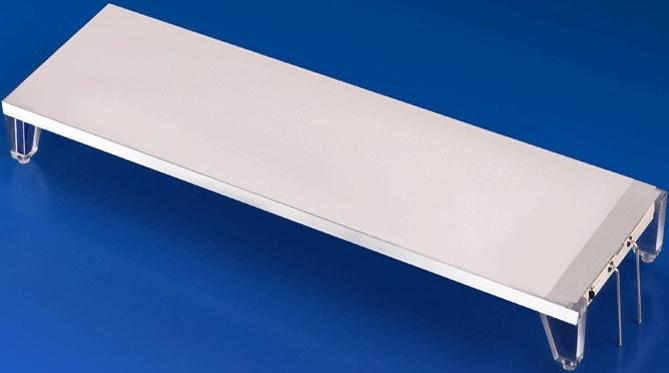

Позадинско осветљење: основа визуелног приказа

Позадинско осветљење (БацкЛигхт) се налази иза екрана са течним кристалима, а његова основна функција је претварање тачкастих извора светлости у уједначене и светле површинске изворе светлости. Његов оптички дизајн директно утиче на уједначеност осветљености, контраст и перформансе боје целог модула, што је посебно критично за модуле дисплеја у боји (ТФТ модул за дисплеј). Типично позадинско осветљење се састоји од извора светлости, плоче за вођење светлости, више слојева оптичких филмова, структуралног пластичног оквира и табле за светло за вожњу, све пажљиво комбиноване. Континуиране иновације у овој области од стране многих водећих произвођача ЛЦД екрана у Кини засноване су на дубоком разумевању улоге сваке компоненте.

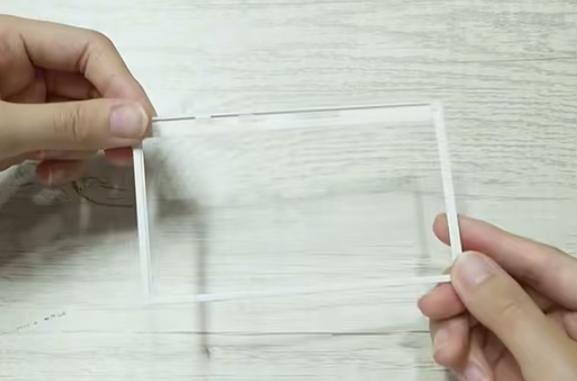

Пластични оквир: двоструки чувар оптике и структуре

Пластични оквир служи као скелет позадинског осветљења, пружајући не само основну механичку подршку и заштиту, већ и преузима важне функције оптичког управљања. Избор материјала је директно прилагођен различитим дизајном производа:

УРЗ2501 Материјал:Нуди изврсна својства рефлектирања и блокирања светлости, која се обично користе у модулима за дисплеј у боји средњег и високог квалитета (ТФТ модул дисплеја) за побољшање контраста и чистоће боја.

ПЦ бели материјал:Често се користи у дизајну позадинског осветљења са бочним осветљењем, олакшавајући танак профил ЛЦД екрана.

ПЦ бела + материјал од фибергласа:Повећава структурну крутост производа са доњим осветљењем, погодних за индустријска окружења са строгим захтевима за поузданост.

У пројектима који укључују прилагођене ЛЦД екране, дизајн и избор материјала пластичног оквира су кључни за постизање специфичних оптичких ефеката и механичких спецификација.

Двострана трака: Специјалиста за скривено лепљење и блокирање светлости

Двострана трака игра незамјењиву улогу као "љепило" у ЛЦМ монтажи. Одговоран је за причвршћивање унутрашњих оптичких филмова као што су плоча за вођење светлости, дифузиони филм и филм за побољшање осветљености, и на крају за чврсто повезивање позадинског осветљења за ЛЦД екран.

Уобичајена двострана трака:Доступан у различитим подлогама (нпр. без подлоге, ПЕТ) и опцијама дебљине (0,03–0,30 мм). Када повезујете ЛЦД екране са ЦОГ структуром, одабир двостране траке одговарајуће дебљине може ефикасно ублажити притисак и спречити појаву белих тачака на екрану.

Црно-бела двострана трака:Ово је функционални материјал са црном страном за блокирање светлости и белом за рефлексију, истовремено обављајући три задатка адхезије, блокирања светлости и рефлексије. Често се користи за дефинисање ефективне области приказа модула дисплеја у боји (ТФТ модул дисплеја) и за обезбеђење флексибилних кола (ФПЦ), што га чини важном компонентом за побољшање јасноће граница екрана и свеукупне поузданости.

Закључак

Унутар прецизног система ЛЦМ-а, од ЛЕД диода које емитују светлост и плоча за вођење светлости до пластичних оквира за причвршћивање и двостране траке, свака компонента носи јединствену и незаменљиву функцију. Они раде заједно у прецизној координацији, а одсуство или недостатак било које везе би утицало на укупне перформансе и поузданост. Вредност пластичног оквира и двостране траке лежи управо у њиховој неопходној синергији са другим основним компонентама као што су позадинско осветљење и ЛЦД екран, који заједно чине основу стабилног, ефикасног и висококвалитетног модула за дисплеј.
